互感器综合测试仪简介 ----Product introduction

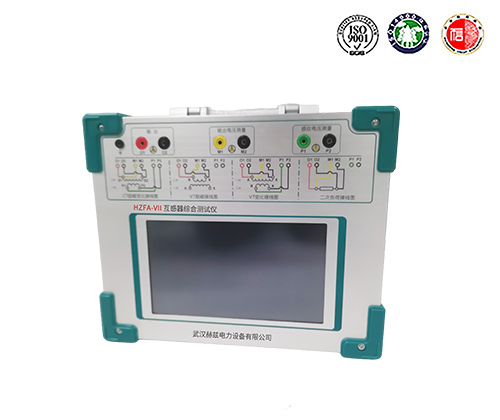

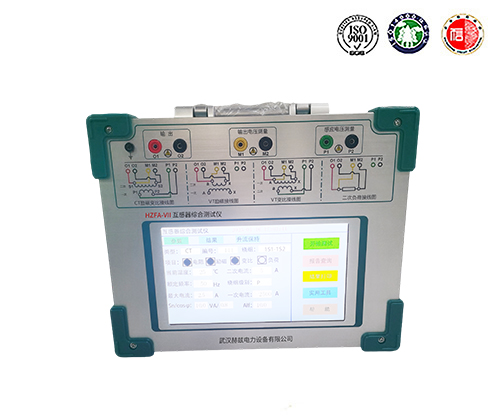

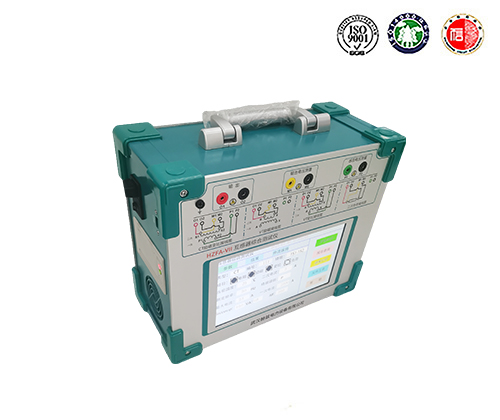

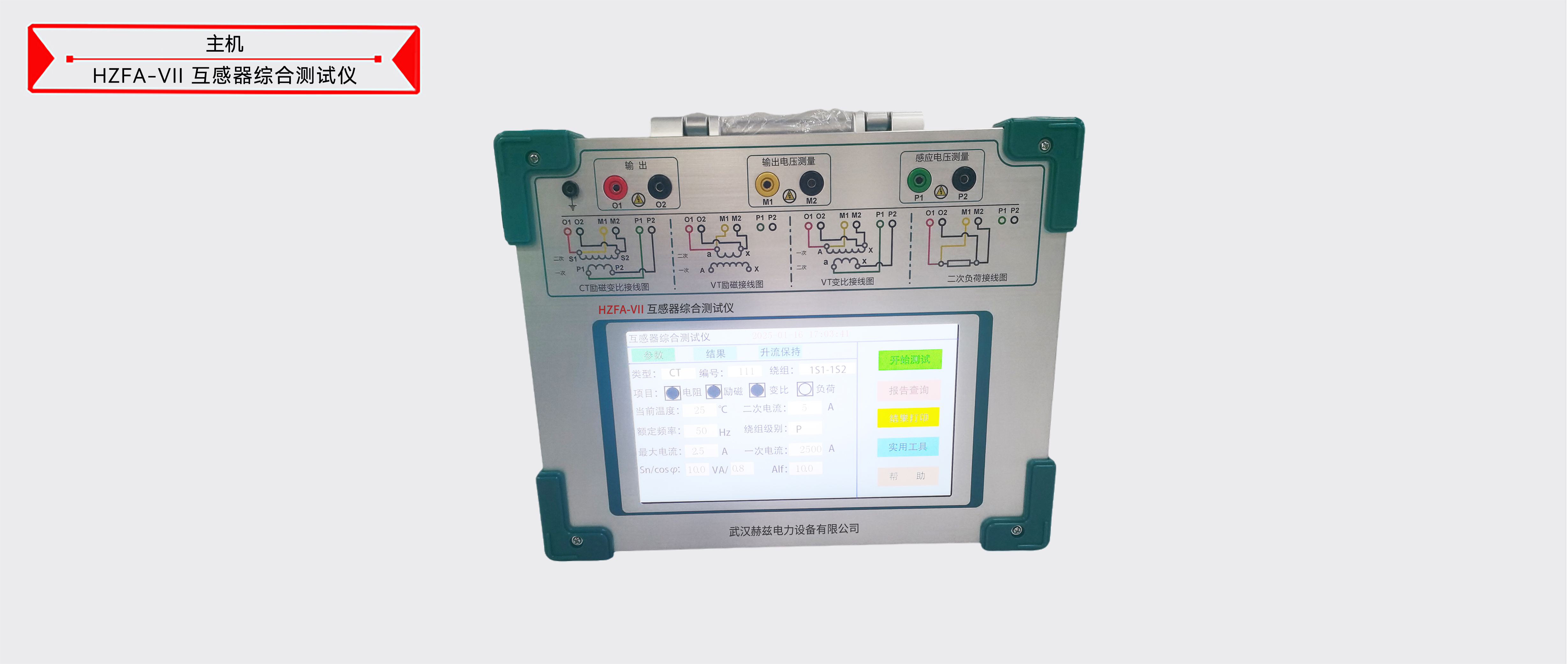

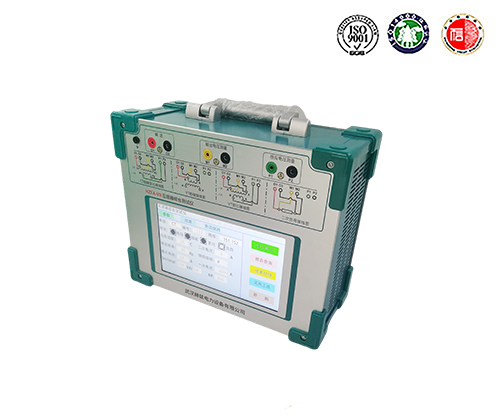

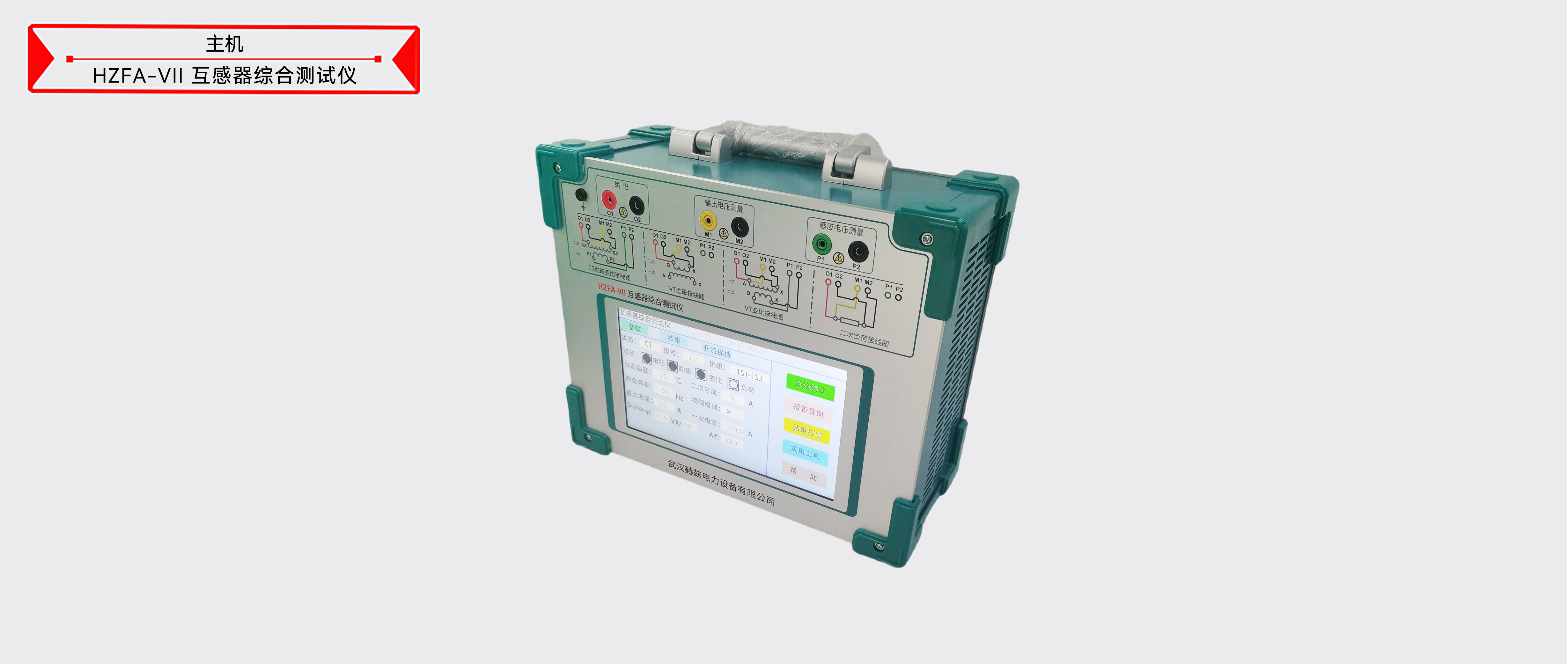

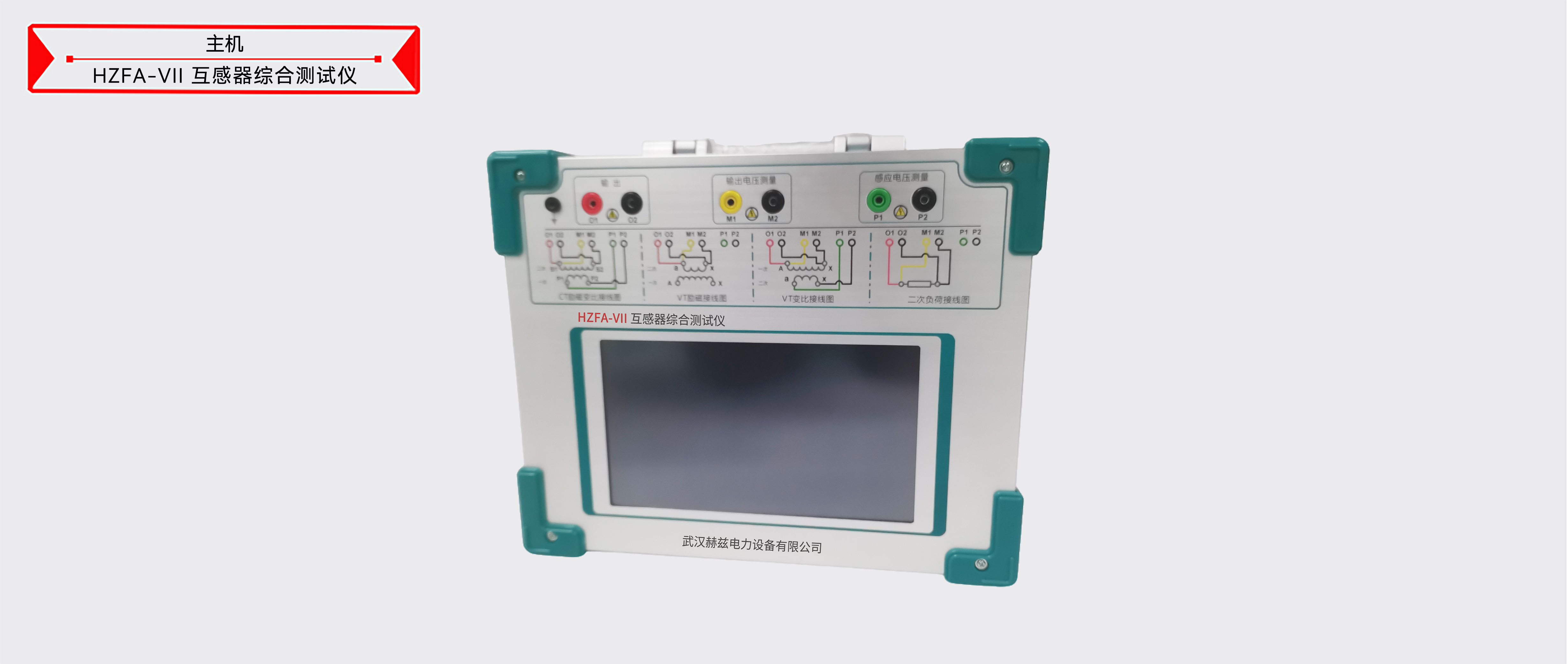

HZFA-VII互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、VT测试仪器。装置采用高性能ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

互感器综合测试仪参数 ----Technical parameter

测试用途		保护类CT，保护类VT
输出		0~180Vrms，10Arms，20A（峰值）
电压测量精度		±0.2%
CT变比测量	范围	1~30000
	精度	±0.2%
PT变比测量	范围	1~10000
	精度	±0.5%
相位测量	精度	±5min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	0.2%±2mΩ
二次负载测量	范围	0~300VA
	精度	0.2%±0.2VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10οC~50οC，湿度：≤90%
尺寸、重量		尺寸355mm×285mm×150mm重量<9kg

互感器综合测试仪功能 ----Product features

1）功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类电磁式VT及电容式VT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2）自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
3）测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207、GB20840、IEC61869等各类新老互感器标准，依照互感器类型和级别自动选择相应标准进行性能分析。
4）基于先进的低频法测试原理，能满足拐点高达60kV的CT测试。
5）界面友好美观，全中文图形界面。
6）装置可存储1000组测试数据，掉电不丢失。试验完毕后通过蓝牙上传PC机，用软件进行数据分析，并生成WORD报告。
7）测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8）易于携带，装置重量<9Kg。
