【干货】气体继电器检验规程

1.检验设备要求
1.1流速测试检验应采用油流式检验方式，推荐采用准确度等级不低于2.0级的校验装置；也可采用流量计准确度等级不低于1.0级，其他检验项目准确度等级不低于2.0级的检验装置，检验设备应符合有关标准。
1.2 检验装置的流速检验范围为：
∅25：0.6m/s~4.0m/s；
∅50：0.6m/s~3.0m/s；
∅80：0.6m/s~2.0m/s
1.3 检验装置的容积检验范围：0mL~500mL。
1.4检验装置的密封性能试验参数：0.2Mpa，20min。
1.5 检验时油温在25℃~40℃之间。
1.6 其他特殊要求，用户可自行规定。
2. 密封性
2.1 对挡板式继电器密封检验，其方法是对继电器充满变压器油，在常温下加压至0.2MPa、稳压20min后，检查放气阀、探针、干簧管、出线端子、壳体及各密封处，应无渗漏。
3. 流速值
3.1 继电器动作流速整定值以连接管内的稳态流速为准，流速整定值由变压器、有载分接开关生产厂家提供。
3.2 继电器动作流速整定值试验，油流速度从0m/s开始，在流速整定值的30%~40%之间的油流冲击下，稳定2分钟~3分钟，观察其稳定性。然后开始缓慢、均匀、稳定增加流速，直至有跳闸动作输出时测得稳态流速值为流速动作值，从缓慢、均匀、稳定增加流速开始至有跳闸动作输出时流速的平均变化量不能大于0.02m/s。重复试验三次。求平均值。
3.3 继电器检验不符合整定值时，可调整的继电器应进行调整，使之达到整定值。
3.4 继电器检验时，油温应在25℃~40℃之间。
4. 气体容积值
4.1 将继电器充满变压器油后，两端封闭，对平放置，打开继电器放气阀，并对继电器进行缓慢放油，直至有信号动作输出时，测量放出油的体积值，即为继电器气体容积动作值。重复试验三次。求平均值。
4.2 ∅50、∅80继电器：气体容积动作范围为250mL~300mL。
4.3 继电器检验不符合整定值时，可调整的继电器应进行调整，使之达到整定值。

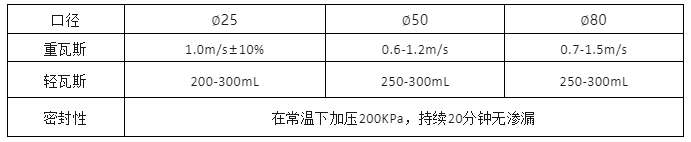

5. 继电器应符合以下标准
