断路器为何要分两段和三段保护？看完这篇终于明白了

断路器，顾名思义就是用来断开电路的器械装置，它主要是作用于电力输送和使用中，在配电环节中必不可少，能避免电压荷载过大导致的电路损坏、用电设备损坏等等问题。一旦电流过大，或者出现短路、欠压等故障时就会自动切断电路来保障安全。很多时候在配电柜采购的招标文件中，我们都会看到对断路器的要求是需有三段保护功能，那么三段保护还有两段保护代表什么意思？它们的作用又是什么呢？下面本文以图文方式给大家简单介绍一下，看完文章希望广大电气设计人员加深对断路器的两段保护和三段保护的了解。 ▶ 01 断路器的保护特性

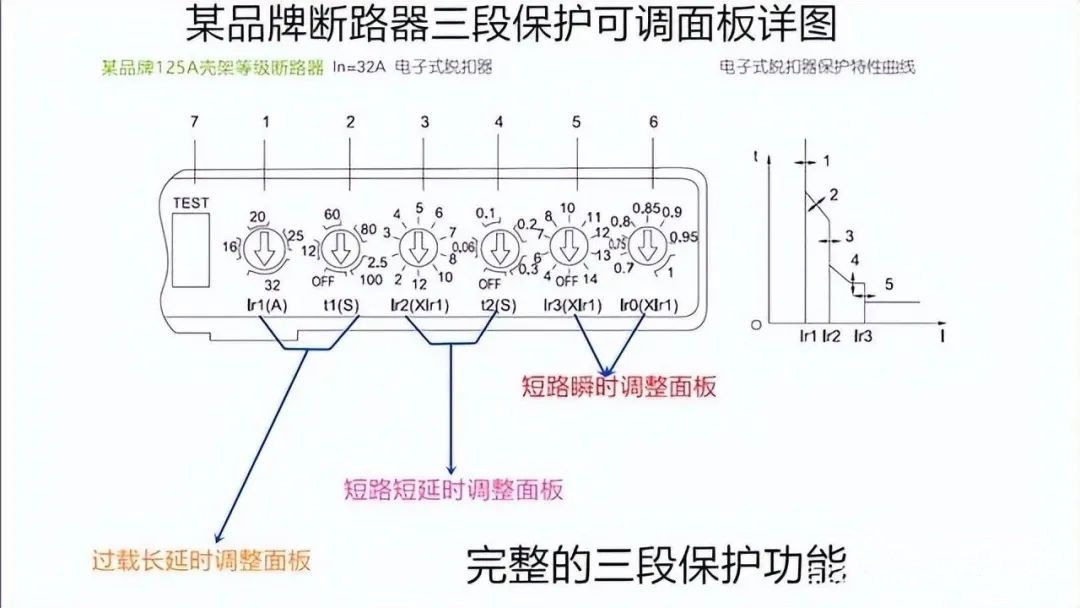

断路器的保护特性比较常见的有三段式保护，还有两段式保护。首先两段式保护为：短路瞬时保护，过载长延时保护。三段式保护为：短路瞬时保护、短路短延时保护、过载长延时保护。

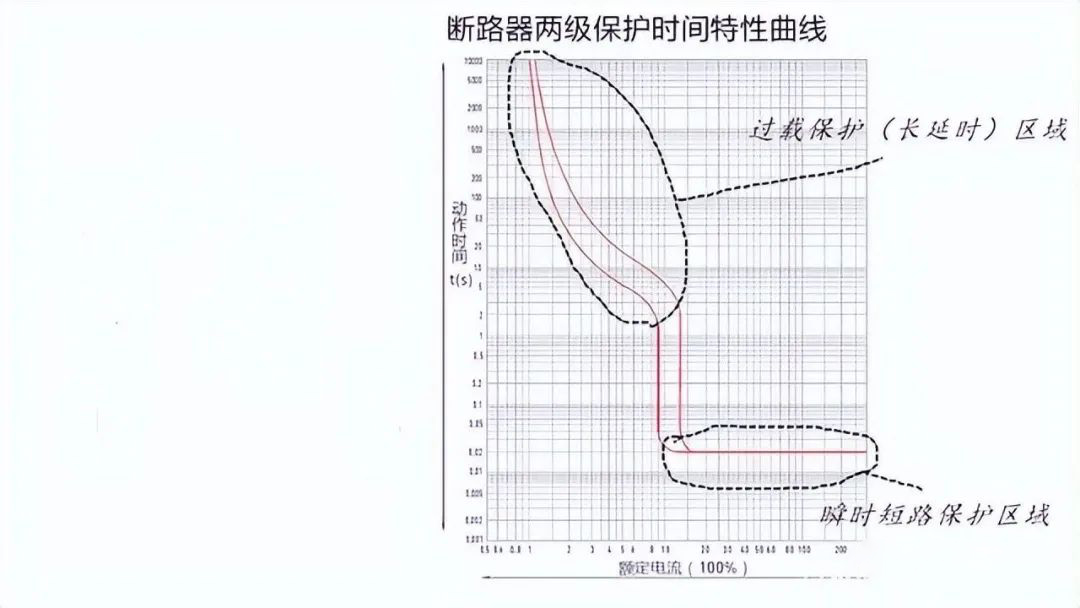

▼ 两段保护曲线 ▶ 02 短路瞬时保护含义
短路瞬时保护：就是在被保护线路发生短路故障后能够瞬时断开故障电流。当然瞬时也是有时间，基本在0.03秒以内。

▶ 03 过载长延时保护含义
过载长延时保护：是指对线路一个过载的保护，它一般是反时限的，也就是说过载电流的大小和跳闸时间成反比。比如说过载电流为正常电流的2倍，可能运行半小时就跳闸了；过载电流为正常电流的3倍，可能运行15分钟就跳闸。

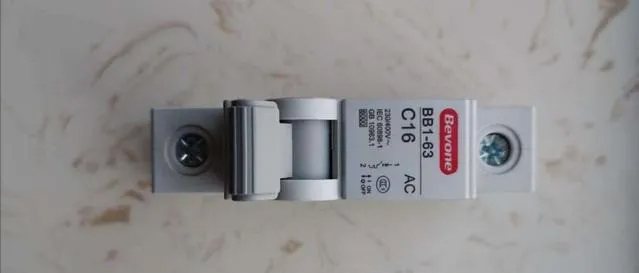

▼ 具备两段保护的微断 ▶ 04 短路短延时保护含义
短路短延时保护：通俗的讲就是在探测到短路电流后，断路器经过一段延时时间后再跳闸，这么设置的意义就是尽量减少故障电流影响的范围，在上下两级配电回路中形成选择性的保护，避免越级跳闸。这个延时的时间一般是可以调整的，以达到更好地匹配。 ▶ 05 小结

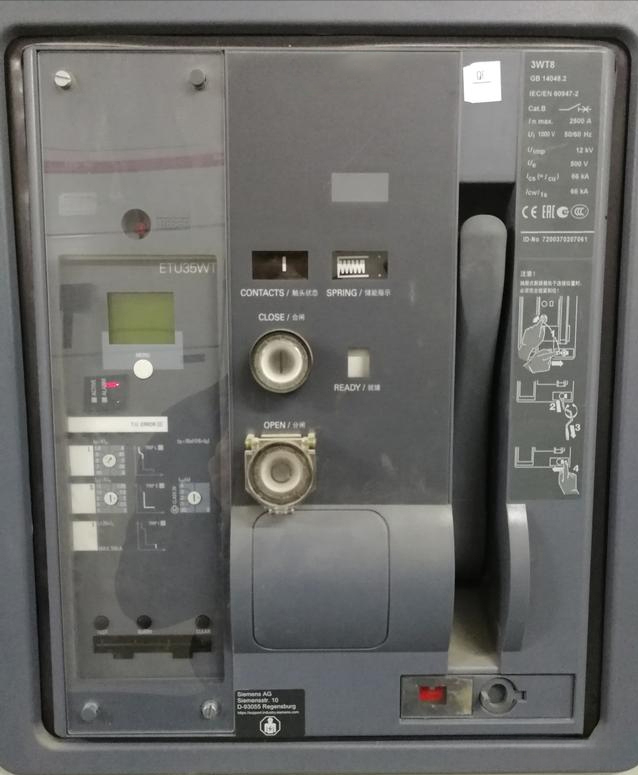

一般情况下低压电网的终端配电开关具有两段保护即可以，一般终端配电开关基本都是微断及小电流塑壳为主，它们基本只具备两段保护。而一般低压授总开关需要具有三段保护功能，二级柜如果经济条件允许也可以设置具有带有三段保护功能的开关。一般授总开关都选用框架断路器基本都具备三段保护功能。
