干货分享丨局放屏蔽室比电磁屏蔽室要求更高

一、用途
1. 电磁屏蔽室：通常用于对电磁干扰敏感的电子设备测试、通信系统安装调试、精密仪器存放等，主要目的是防止外部电磁场干扰内部设备正常运行，同时也防止内部电磁场向外辐射影响周围环境。

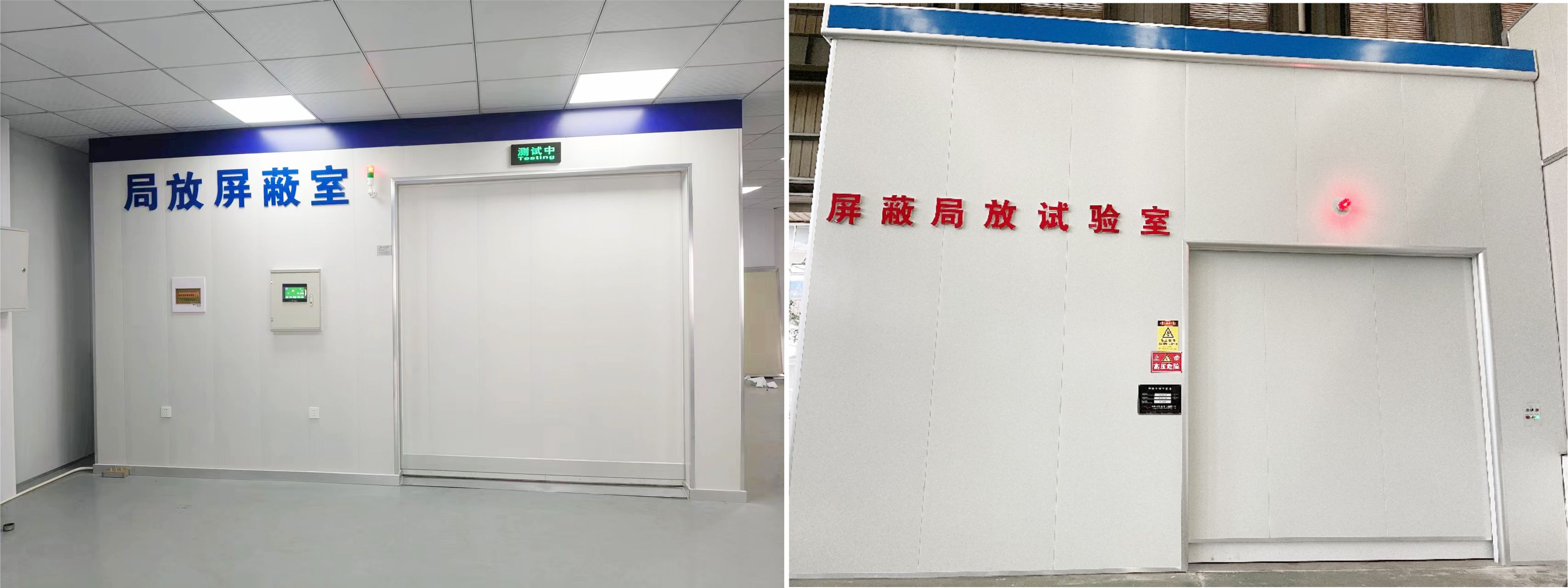

2. 局放屏蔽室：专门用于局部放电测试，为了确保局部放电信号的准确检测，排除外部电磁干扰对测试结果的影响。 二、设计特点
1. 电磁屏蔽室：
• 一般采用金属材料构建，如钢板、铜板等，通过良好的导电连接形成连续的屏蔽体。
• 对不同频率的电磁波具有一定的屏蔽效能要求，但屏蔽效能的指标相对较为宽泛。
• 可能配备通风、照明、电源等系统，以满足在屏蔽环境下的基本使用需求。
2. 局放屏蔽室：
• 除了采用金属屏蔽材料外，还会在内部进行特殊的绝缘处理，以减少内部的电晕放电和局部放电。
• 对屏蔽效能的要求更高，尤其是在局部放电测试所关注的特定频率范围内，需要有更好的屏蔽效果。
• 通常会配备专门的局部放电检测设备接口和布线通道，方便进行测试连接。
三、性能指标
1. 电磁屏蔽室：主要关注屏蔽效能，通常以分贝（dB）为单位表示对不同频率电磁波的衰减程度。例如，在某一频率范围内屏蔽效能达到 60dB 以上。
2. 局放屏蔽室：除了屏蔽效能外，还注重背景噪声水平。在局部放电测试中，要求背景噪声尽可能低，以确保能够清晰地检测到微弱的局部放电信号。例如，背景噪声水平要低于一定的阈值。
四、设备配置
1. 电磁屏蔽室：可能配备电磁兼容测试设备、信号发生器、频谱分析仪等，用于检测和分析电磁干扰情况。
2. 局放屏蔽室：则会配备局部放电检测仪、传感器、校准设备等专门用于局部放电测试的仪器。
