电缆故障测试仪使用方法-赫兹电力

　　在我们做高压电缆试验中，如果发生故障就会造成短路，影响输电工作，因此需要及时找到故障点然后进行排除，这个时候，我们就需要用到电缆故障测试仪这款仪器，因其具有速度快而且准确度高等特点，深受电力工作者的欢迎，那么电缆故障测试仪是怎么使用的呢?使用方法有哪些?今天赫兹电力就给大家详细介绍一下这款电缆故障测试仪器的正确使用方法。

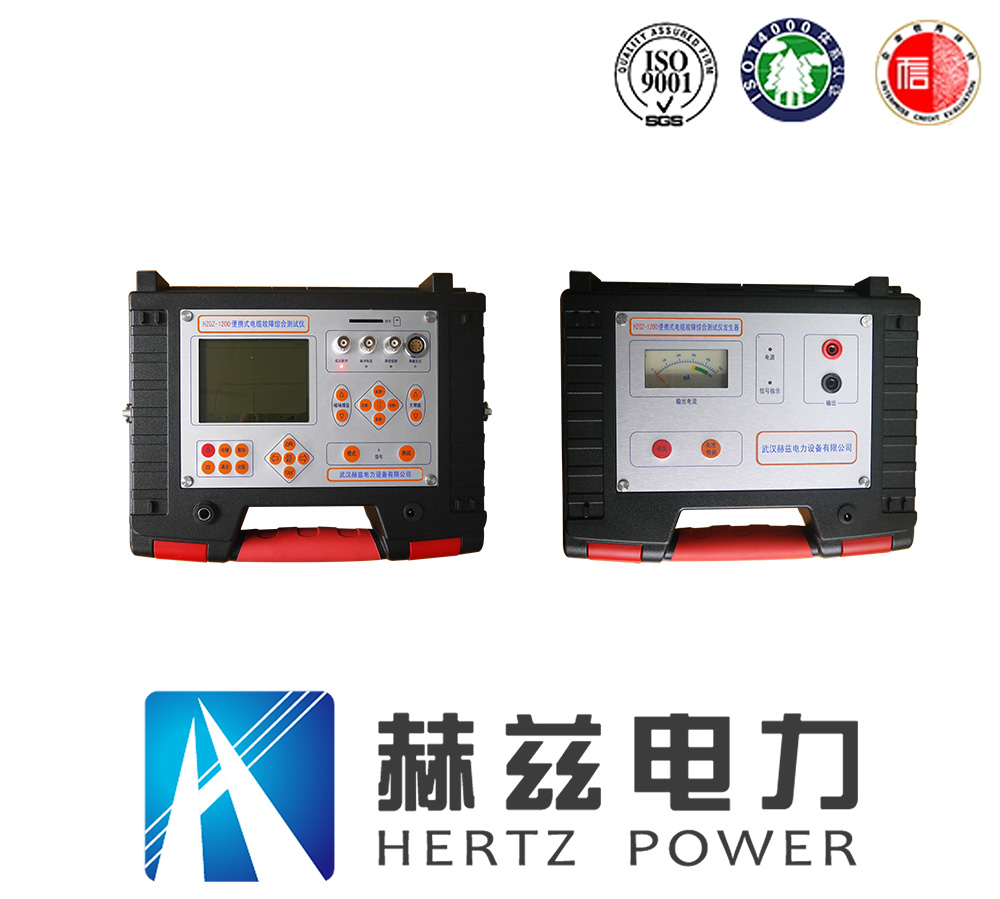

　　电缆故障测试仪

　　电缆故障测试仪主要用的是冲闪法，主要用于测试高阻泄露性故障，对其他的企业类型没有高低阻故障也可以用冲闪法测试，电缆故障测试仪以微机处理为核心，控制信号的发射，接收以及数字化处理的一个过程，数据的采集，存储，图形比较，这些都可以用测试仪完成，当仪器处于闪络触发方式时，故障点瞬间击穿放电形成的闪络回路，是随机的单次瞬态波形，采用数字存储技术，将输入的模态模拟信号实时的转换为数字信号，存储在高速存储器当中，经cpu处理器处理后，送至LCD显示控制回路，变为时序点阵信息，在屏幕上面显示当前采样的波形参数。

　　在使用设备的时候，调整幅度电位器，从新采样，当0.2us脉宽输入幅度为反射波时，选择2us脉冲测试。为了进行比较，可以对故障相位和其他良好相位进行两次采样。选择单波形或双波形显示，用1/2键改变操作区域，选择电流波形1或2。采样后，移动光校准点，再将光标移动到波形反射点，此时屏幕上面显示的长度为电缆全长，对于短的电缆，要测量终端短路的总长度，将终端反射改为负脉冲，当光标固定时，光标的起点为发射正脉冲上升沿和基线交点的终端开路电缆，用反射正脉冲上升沿和基线交点确定光标终点。
