　　高压开关综合特性测试仪技术参数

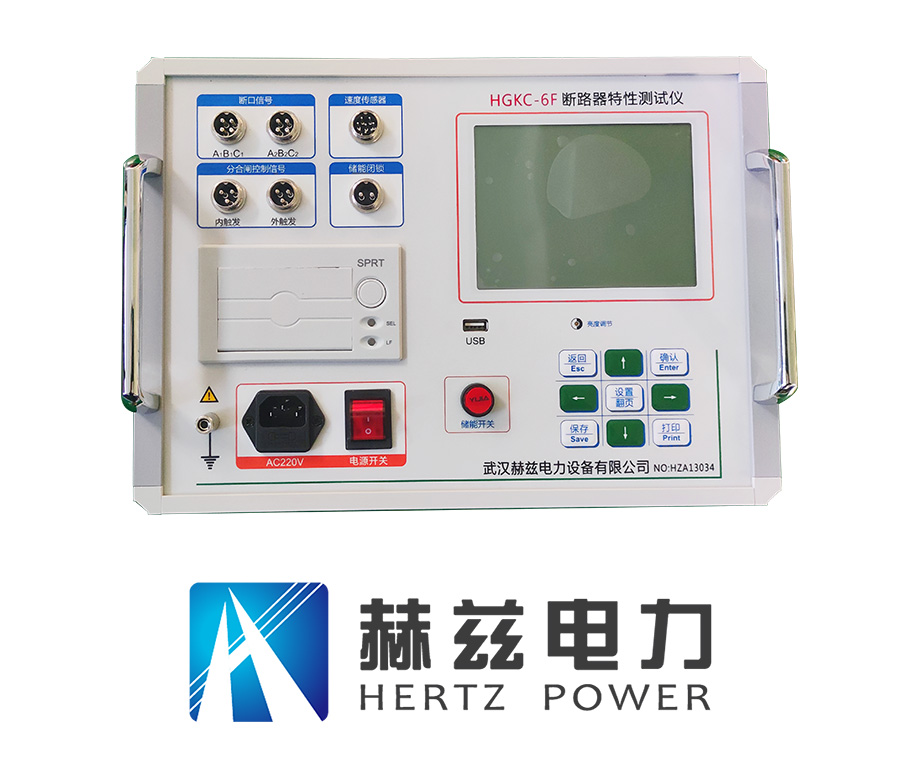

　　断路器特性测试仪

　　1.高压开关综合特性测试仪时间测量：

　　12路固有分闸(合闸)时间

　　分闸(合闸)相内不同期

　　分闸(合闸)相间不同期

　　合闸(分闸)弹跳时间(弹跳次数)

　　测试范围：0.01ms～20s，分辨率：0.01ms

　　测试范围：20s～200s，分辨率：0.1ms

　　在200ms以内准确率：(0.1%t±0.1)ms

　　2.合闸电阻测量：

　　6路固有分闸(合闸)时间

　　分闸(合闸)相内不同期

　　分闸(合闸)相间不同期

　　合闸电阻投入时间

　　3.测量范围：10～10KΩ分辨率0.1Ω，准确度：5%±1个字

　　4.速度测量：刚分(刚合)速度

　　时间段(行程段或角度段)平均速度

　　5.测速范围：1mm传感器0.01～25.00m/s，

　　0.1mm传感器0.001～2.50m/s

　　0.5°角度传感器1周波/0.5°

　　6.高压开关综合特性测试仪行程测量：动触头行程(行程)

　　接触行程(开距)

　　过冲行程或反程(超程)

　　直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.

　　360线传感器：360о，分辨率:0.5о测量范围：0-1000mm.

　　7.电流：电流输出为20A(选配30A)最小分辨率：0.01A。

　　8.仪器电源：AC/DC 220V±10%;50Hz±2%

　　9.内部直流电源：输出DC15～265V连续可调，输出电流：≤20A(短时)

　　10.隔离开关测量范围：

　　⑴、电压输出：DC15～265V(可调);

　　⑵、电源输出时间：0.01-20秒(可设置);

　　⑶、断口信号采集时间为200秒;

　　⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

　　11.主机体积：380×280×170mm

　　12.使用环境：-20℃~+50℃

　　13.高压开关综合特性测试仪相对湿度：≤90%
