　　微机继电保护测试仪继电保护工作是一项具有很强技术性的工作，随着科学技术的不断进步，继电保护故障也随之增多，而从很大程度上来讲，继电保护的技术性就体现在故障的分析和处理能力上。

　　因此，明确继电保护故障的常见方法，以Z有效Z快的方法处理故障，已经成为当前摆在继电保护工作者面前的重要课题。

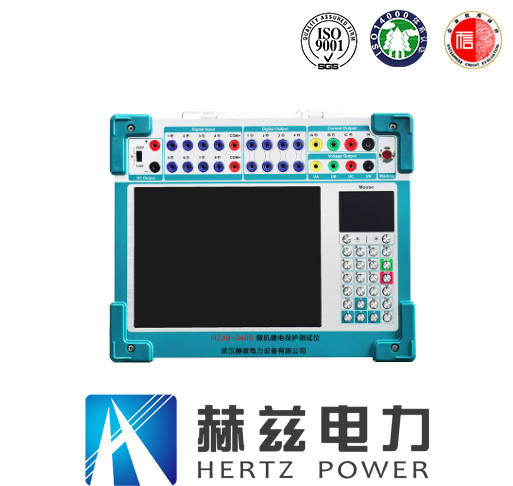

　　微机继电保护测试仪

　　1微机继电保护测试仪保护常见故障

　　继电保护常见故障主要包括以下几个方面：产源故障，继电保护的装置生产属于技术性生产的范畴，其质量的好坏对于保护装置的运行有着直接的影响，如机电型、电磁型继电器零部件的度和材质等;整体性能不合格，晶体管保护装置中元器件的运行不协调、性能差异大、质量差，易引起装置的拒动或误动;运行故障，在设备运行过程中，因温度过高会导致继电设备的失灵，具体表现为住变动保护误动、开关拒合，而继电保护工作当中，电压互感器二次电压回路故障是最薄弱环节，电压互感器作为继电保护策略设备的起始点，对于二次系统正常的运行十分重要;隐形故障，相关资料显示，全世界有大约75%的大停电事故都同不正确的保护系统运作相关，继电保护的隐形故障已成为一种灾难性的电力机理，故很多文献中都对继电保护隐形故障的分析加以强调。对于一些重要输电线路，断路器故障的就地保护可以对监管所有跳闸元件加以确定，且在跳闸元件故障中，所有的远方和就地跳闸的指令才有效。

　　2继电保护中常见的几种故障查找方法研究

　　基于替代法的故障查找

　　所谓替代法，就是将正常的插件或相同元件替代有故障疑问的插件或元件，来对其好坏作出判断，从而快速地缩小故障的查找范围。这是微机保护装置内部故障最常见的故障处理方法，当存在一些微机保护插件故障，或复杂回路的单元继电器时，用配件将其取代，若故障消失，则说明故障存在于换下来的元件中。基于替代法的故障查找需注意以下几点：，应注意插件内的定值芯片、程序及跳线是否相同，确定相同后，方可可实施调换，并依据实施进行传动模拟;第二，明确运行继电器或插件在替代前是否需采取一定措施，如纵联保护需要对侧保护推出，一些插件需要电源退出，继电器或电流变换插件需要电流短接，电压切换插件需要短接电压;第三，注意产品同厂家但型号不同的现象，故需在对外部加电压实施极性核对后才可加以确认。

　　基于短接断开法的故障查找

　　所谓短接断开法，就是将回路某一部分或某一段用短接线实施认为断开或短接，来对故障是否存在于断开线或短接线范围内作出判断，从而使得故障范围得以缩小。此种故障查找方法主要用于电气闭锁、刀闸操作、切换继电器不动作、电流回路开路、判断转移及辅助开关。把手接地的切换是否良好等。对于不该闭合而闭合的接点采用断开法，该闭合而未闭合接点则采用短接法。
