　　电缆故障定点仪查找的应用

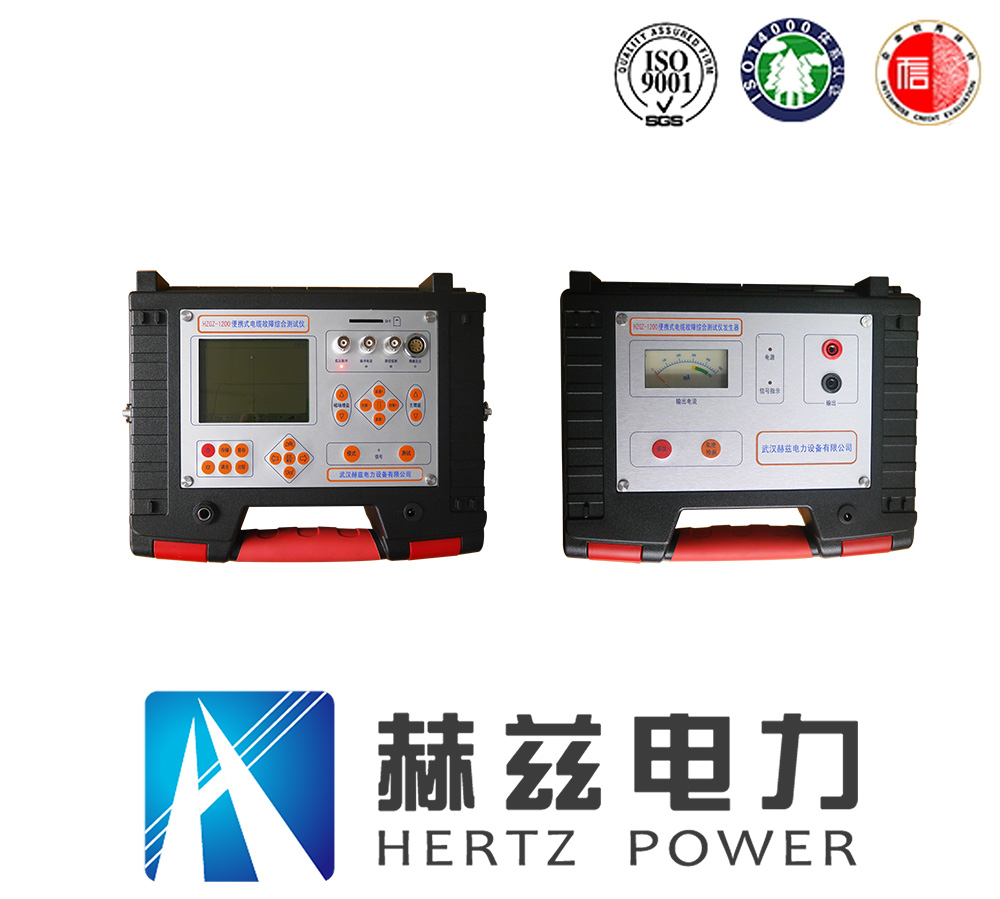

　　电缆故障定点仪产品简介，HZGD-103电缆故障定点仪，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，集成声磁同步法、跨步电压法以及磁场强度法、路径探测。多种定点方法于一体，多种定点方式相互验证，确保故障点的定点。

　　电缆故障测试仪

　　电缆故障定点仪功能特点

　　1.集成多种定点方式，声磁同步法、跨步电压法(可选功能)、磁场强度法。

　　2.多种定点方式相互验证确保定点位置准确，可靠。

　　3.智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。

　　4.自动哑音功能，避免移动传感器的噪音，损伤耳朵。

　　5.提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。

　　6.声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。

　　7.背景降噪功技术，有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。

　　8.自动增益功能，磁场触发增益自动调节，更加方便定点。

　　9.电子罗盘功能，显示电缆铺设方向和传感器的夹角，提高定点效率。

　　10.磁场强度法，记录历史磁场强度，根据故障点磁场强度最强判断故障点。

　　11.隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。

　　12.电缆深度估算功能。

　　13.高性能抗噪耳机监听。

　　14.半透半反大屏幕液晶显示，确保阳光下可视。

　　15.内置大容量锂离子电池供电，配快速充电器。

　　16.电源管理：5分钟没有任何操作，仪器将自动关机;电池欠压时也将自动关机，以保护电池。

　　17.小巧便携，重量轻。

　　18.支持锂电池供电和干电池供电两种方式(二选一)。

　　电缆故障定点仪技术参数

　　1.声磁同步定点功能：

　　(1)声音通道

　　a)带宽

　　l全通：100Hz~1500Hz。

　　l低通：100Hz~400Hz。

　　l高通：200Hz~1500Hz。

　　l带通：150Hz~600Hz。

　　b)信号增益：>=80dB。

　　c)定点精度：0.1m。

　　(2)磁场通道

　　a)信号增益：>80db

　　2.跨步电压定点功能(选配功能)

　　放大倍数：>80db

　　3.电源：

　　a)电池：内置锂离子电池组，标称电压7.4V，容量3400mAH。

　　b)使用时间，可连续使用时间>9小时;

　　c)充电器：输入AC220V±10%，50Hz;标称输出8.4V，DC2A。

　　d)充电时间：<4小时。

　　4.显示方式：半透半反320×240彩色液晶。

　　5.防水等级：IP65

　　6.体积：主机210mm×95mm×115mm。

　　质量：主机0.6kg;传感器1.4kg。
