　　串联谐振试验装置如何选择

　　电力行业经常需要进行测量高压电力电缆的串联谐振点工作，要使用串联谐振试验装置，但根据电缆的不同耐压等级，使用串联谐振试验设备也不同，电力职工应该如何选择串联谐振试验装置呢

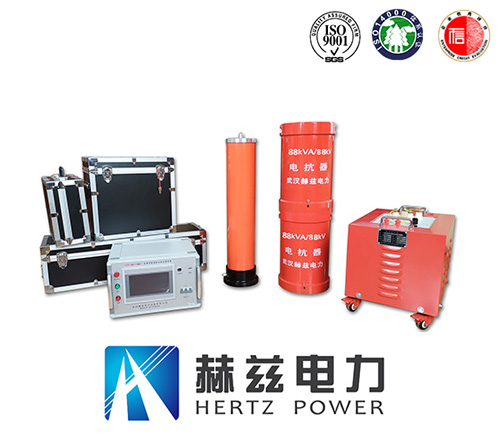

　　变频串联谐振试验装置

　　串联谐振试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器组成。变频控制器被分为两类，20KW和以上为控制台，20KW以下是便携式箱;它由控制器和滤波器组成。变频控制器的主要作用是具有380V或200V正弦交流电频率的固定振幅和频率为振幅和频率可调的正弦波。而对于整个设备提供电源。励磁变压器是输出电压升高到一个合适的测试电压。高压电抗器L是谐振电路的重要组成部分，当电源频率等于1/(2π√LCX)，其与所述测试CX发生串联谐振。

　　如何进行选择一个合适的串联谐振设备?

　　为了选择合适的串联谐振设备，请提供以下技术参数

　　1、变压器:电压等级(如10/35/110/220kv);最大容量;试验性质(中性或完全绝缘)单相接地容量;

　　2、电源电缆：电压电平(例如，10/35/的110kV等);最长长度;横截面面积;

　　3、发电机、电动机：电压等级(出口电压或称工作电压)试验电压(最高耐压值)单相对地电容量变化范围，如0.2-0.55uF;

　　4、GIS：电压等级(也称为工作电压);间隔的数量;测试电压(最大耐压值);

　　5、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级(或称工作电压);试验电压(最高耐压值);

　　6、CVT测试：电压等级(或工作电压，如35/110/220规格);测试电压(最大耐压)电容量范围(如0.005-0.02uF)。

　　串联谐振与其它试验装置的比较

　　串联谐振VS工频耐压

　　满足大容量被试品耐压性能试验，体积、重量却比工频耐压小很多，易于进行搬运

　　串联谐振VS超低频

　　超低频部分主要研究针对10kV/35kV这两种不同规格的电缆，串谐可适用10/35/110/220kV等规格进行电缆、主变、发电机、CVT、开关等

　　串联谐振VS直高发

　　直流高压发生器被施加到“直流耐压”;串联谐振应用“交流耐压”
