　　变频串联谐振耐压试验中常见问题及其原因

　　变频串联谐振耐压试验装置就是做耐压试验的设备，变频串联谐振是为了满足大容量的被试品要求，而研发的设备。

　　变频串联谐振耐压试验装置是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。

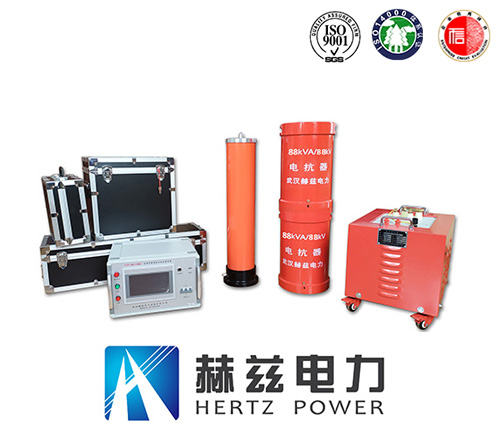

　　变频串联谐振试验装置

　　变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用了先进模块，确保仪器稳定和安全。

　　排除方法：

　　1)检查接地装置可靠，接地连接线是否有断开点;

　　2)检查励磁变压器的高低压线圈的通断;

　　3)检查每一只电抗器的通断;

　　4)检查分压器的信号线的通断;

　　5)检查分压器的高低压电容臂的通断;

　　6)装置自身升压时没有谐振点，还需要检查补偿电容器的通断;

　　主机复位。

　　原因：主机供电电源波动;外界强磁场干扰;主机未可靠接地;

　　Q值偏低，即电压升不上去，或升不高。

　　现象：

　　1)调谐曲线是一条曲线，有较低的尖峰;

　　2)试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压;

　　原因：

　　1)电抗器与试品电容量不匹配，没有准确找到谐振点;

　　2)试品损耗较高，系统Q值太低;

　　3)励磁变压器高压输出电压较低;

　　4)高压连接线过长或没有采用高压放晕线

　　排除方法：

　　1)将补偿电容器并接入试验回路，加大回路电容量;

　　2)尽可能将多只电抗器串联，提高回路电感量;

　　3)提高励磁变压器的输出电压;

　　4)干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗;

　　5)一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
