变频串联谐振耐压装置的运用原理--赫兹电力

　　变频串联谐振耐压装置的运用原理，运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态;回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

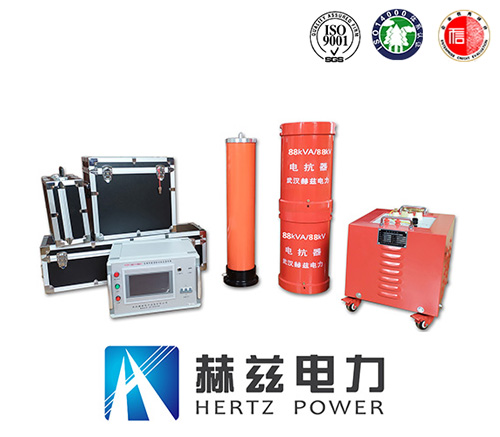

　　变频串联谐振试验装置

　　变频串联谐振耐压装置特征：

　　1大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能

　　2能灵活整定实验电压、调频范围、加压时间

　　3试验结果能计算出被试品电容

　　4体积小、重量轻、操作方便

　　5分辨率高、频率分辨率为0.001HZ

　　6安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全试验结果可打印可升级造作软件

　　变频串联谐振耐压装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。

　　
