回路电阻测试仪使用说明--赫兹电力

　　回路电阻测试仪使用说明，智能回路电阻测试仪采用微型单片机控制，人性化汉字界面显示，智能回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用设备;

　　智能回路电阻测试仪其测试电流采用国家标准GB763推荐的100A直流，直接测得回路电阻或者接触电阻，首创测试时间设置!智能回路电阻测试仪采用液晶显示测试电流值及测试电阻值，可以打印输出，或者使用RS232接口上传至电脑保存。该智能回路电阻测试仪器测量准确、性能稳定，操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

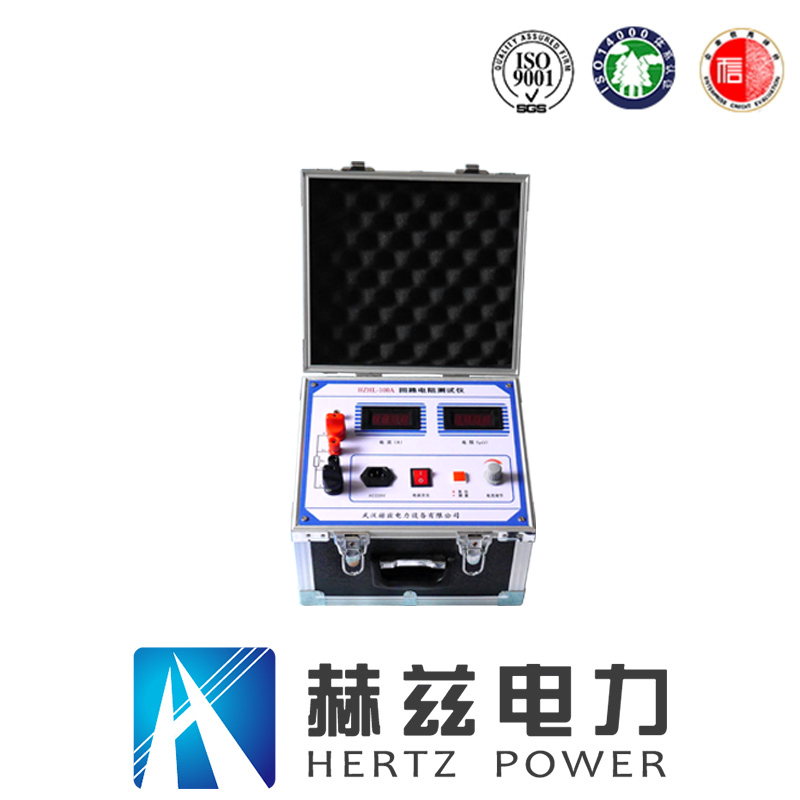

　　智能回路电阻测试仪

　　智能回路电阻测试仪测试步骤

　　1.将交流电源线、电流线、测试线接到各自插座中。采用四端子接线法与被测电阻相连接。

　　2.接通电源开关，电流值显示为“0 0”，微欧值无显示，按下测试钮，指示灯熄灭，随后便可得到回路电阻的微欧值及测试电流值。以便于观察和记录，回路电阻值是锁存的，测试电流值不锁存。待指示灯亮后，便可再次按下测试钮，以进行再次测试。

　　3.对每一被测电阻按上述方法重复测试3次，(调整电流值100A)取其算术平均值作为被测电阻的阻值。

　　智能回路电阻测试仪使用说明

　　1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

　　2.接通AC220V电源(注意:电源进线的第三根线即保护地必须接到大地)，按下电源开关，此时电流表、电阻表显示"000"(可在未数允许一位数跳动)。

　　3.按测量开关，调节电流输出旋钮(按顺时针)至电流表头显示"100.0"时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。(若显示"1"表示所测回路超量程)。

　　4.测试完毕，将电流输出调节旋钮(按逆时针)调至最小，复位测量开关，再切断电源开关。

　　5.如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
