怎样用声磁信号同步接收法进行电缆故障定点？--【赫兹电力】

      在应用声测法进行信号定点试验时，有时由于环境噪声干扰、路面结构特殊、故障点放电微弱等原因，可能造成现场很难辩认真正的故障点放电声，采用声磁同步接收法可以提高进行故障定点时的抗干扰能力。

在向电缆施加冲击直流高压使电缆故障点放电时，会在电缆金属护套与大地形成的回路中感应出环流，并在电缆周围产生脉冲磁场。由于这个磁场比一般环境中的杂散磁场强得多，可以用感应接收仪器进行可靠的检测。如果在声测定点时接收到脉冲磁场信号即可以确认放电声音是电缆故障点发出的。

另外，磁场信号的传输速度远比声音快得多，根据仪器检测到声、磁信号到达先后的时间差，可以辅助判断电缆故障点的位置，即声磁信号到达仪器时间差最小的点即为故障点。在某些特殊场合如故障点为电缆接头时，故障点放电电流产生的磁场会有明显的异常变化，可以帮助故障点位置的判断。

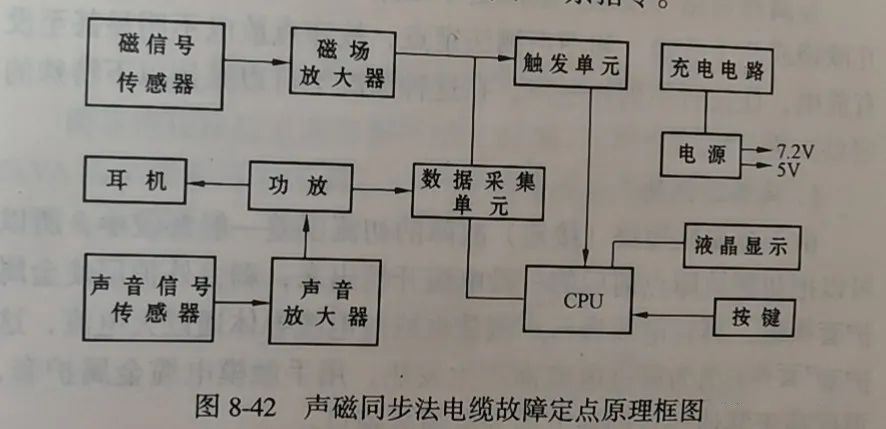

它的工作过程为开机复位后CPU开始执行软件程序，进入自检与初始化程序，自检完毕后，检查有无键操作，如有，则执行按键规定的功能，否则执行下一条指令。

装置随时检测是否已换了探头，并根据探头类型设置相应的工作方式。

二、声磁同步接收定点法的工作过程
1、检查有无电缆故障点放电电流产生的磁场信号，如果有，触发单元输出一高电平信号给CPU单元启动数据采集，记录磁场与声音振动信号，否则，返回检查有无键操作。

2、信号处理，判断采集到的磁场信号的初始极性，用来识别电缆路径。记录磁场信号与声音信号的延时，给出测量点和故障点的相对距离信息。当最新一次数据不是仪器刷新后的第一次时，CPU将把该次测量的数据与以前记录的数据进行累加比较处理，以排除干扰影响，保证计算结果的正确。

3、把放电次数、信号强度与数据处理结果送到液晶显示屏显示。

充电电路将外配充电器输人的12V恒定电压转换成约800mA的稳压电源，供机内可充电池组充电；由6节可充电电池组成的电池组，其额定电压为7.2V，可以直接给仪器模拟部分如放大器电路、功放电路的供电。另外，由电池组7.2V电压经变换后获得的5V恒压电源，给仪器的数字电路供电。
