架空线路故障定位仪简介 ----Product introduction
HZGZ-DXS架空线路故障定位仪，适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压四种功能。创新的交流定位模式，在线路正下方检测特征信号, 无须登杆挂接传感器。具有操作简单，使用方便的特点。发射机内置大容量锂电池，方便使用和携带。
整套设备主要由发射机、接收机、交流传感器、直流无线传感器、弧光接地适配器及附件组成。
整套设备主要由发射机、接收机、交流传感器、直流无线传感器、弧光接地适配器及附件组成。
架空线路故障定位仪参数 ----Technical parameter
发射机：
接收机&直流无线传感器：
| 技术指标 | ||
| 工作方式 | 故障诊断、交流注入、直流注入、直流耐压 | |
| 故障诊断 | 电阻测量 | 量程：<10MΩ；精度：±10% |
| 电容测量 | 量程：最大10uF；精度：±20% | |
| 交流注入 | 输出频率 | 20Hz |
| 输出方式 | 限功率恒流输出 | |
| 输出电流 | 200mA | |
| 输出电压 | >AC400V（电池满电时） | |
| 直流注入 |
输出频率 | 脉动1Hz |
| 输出方式 | 限功率恒流输出 | |
| 输出电流 | 40mA | |
| 输出电压 | >DC8kV（电池满电时） | |
| 直流耐压 | 输出电流 | 最大20mA |
| 输出电压 | >DC8kV（电池满电时） | |
| 保护功能 | 过热保护、过流保护，欠压关机， 2小时无操作自动关机。 |
|
| 最大功率 | 100W | |
| 显示方式 | 800×480高亮彩色液晶显示 | |
| 电源 | 内置480WH锂电池组 | |
| 充电器电源 | 输入：AC220V 50~60Hz; 输出：54.6V，3A |
|
| 体积 | 450mm×240mm×270mm | |
| 重量 | 13kg | |
| 技术指标 | |
| 工作方式 | 交流定位、直流定位 |
| 数据记忆 | 三种模式全部具有数据保存记录功能。 |
| 直流无线传感器 接收机间通信 |
2.4GHz，>100m。 |
| 显示方式 | 接收机：800×480高亮彩色液晶显示 |
| 电源 | 接收机：18650锂电池标称电压3.7V，6700mAH。 直流无线传感器：可充电锂电池3.7V，1500mAH。 |
| 充电器 | 输入AC100-240V，50/60Hz；输出5V/2A； |
| 体积 | 接收机：226mm×140mm×55mm。 直流无线传感器：185mm×140 mm ×50mm |
| 重量 | 接收机：0.9kg； 直流无线传感器：0.5kg； |
| 使用条件 | 温度:-10℃－40℃，湿度<80％RH，海拔<1000m |
架空线路故障定位仪功能 ----Product features
1、用途：6-35kV 架空线路故障查找定位
2、集成故障诊断、交流定位、直流定位、直流耐压四种功能。
3、故障诊断
8、发射机具有过流保护、超温保护功能。
9、发射机内置大容量锂离子电池组，携带方便。
10、接收机采样全数字化高灵敏度信号处理，判据明确直观。
11、具有数据记忆功能，掉电不丢失，定点更方便。
2、集成故障诊断、交流定位、直流定位、直流耐压四种功能。
3、故障诊断
指导合适的定位方法。
线路绝缘电阻、电容测量。
4、交流定位（线路故障停运，低过渡电阻接地）：
线路绝缘电阻、电容测量。
发射信号：大功率特种低频交流信号主动注入。
接收信号：沿线分段查找，无须登杆挂接传感器。
高效工作：无须登杆，极大提高测试效率，降低工作强度。
5、直流定位（线路故障停运，高/低过渡电阻接地及弧光接地）：
接收信号：沿线分段查找，无须登杆挂接传感器。
高效工作：无须登杆，极大提高测试效率，降低工作强度。
发射信号：大功率脉动直流信号主动注入。
接收信号：沿线分段查找，需要登杆挂接传感器。
全能定位模式，尤其解决弧光接地定位难题。
6、直流耐压
接收信号：沿线分段查找，需要登杆挂接传感器。
全能定位模式，尤其解决弧光接地定位难题。
故障修复后的验收测试。
7、发射机具有停止自动放电功能，确保操作安全。8、发射机具有过流保护、超温保护功能。
9、发射机内置大容量锂离子电池组，携带方便。
10、接收机采样全数字化高灵敏度信号处理，判据明确直观。
11、具有数据记忆功能，掉电不丢失，定点更方便。

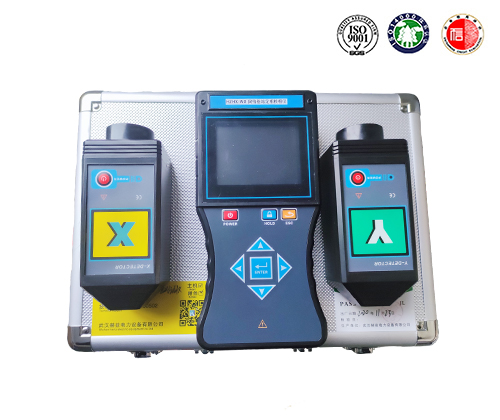

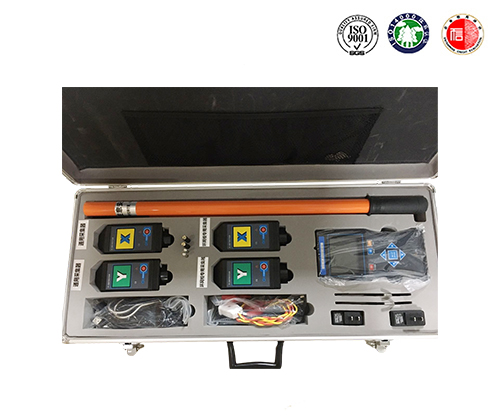

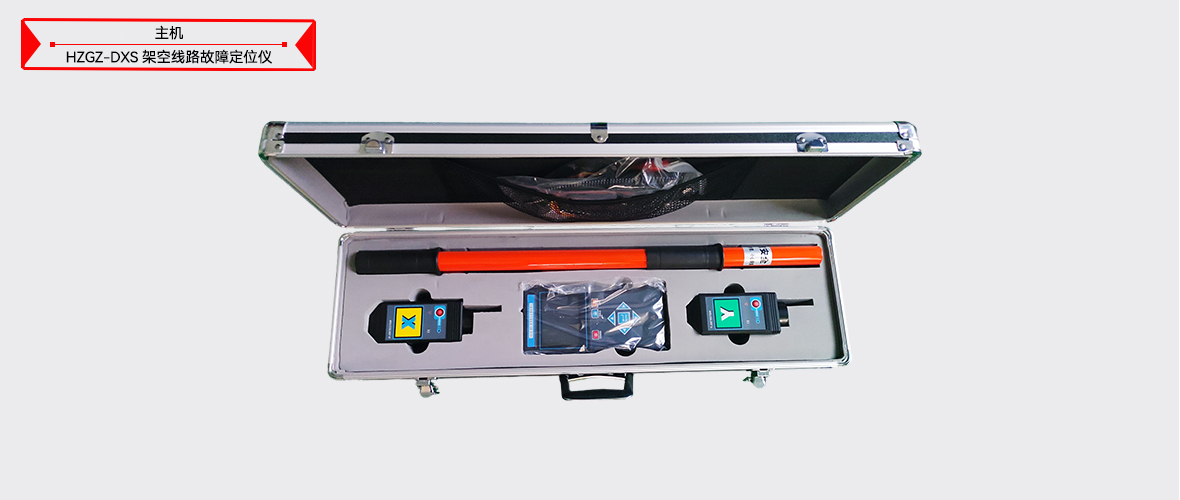

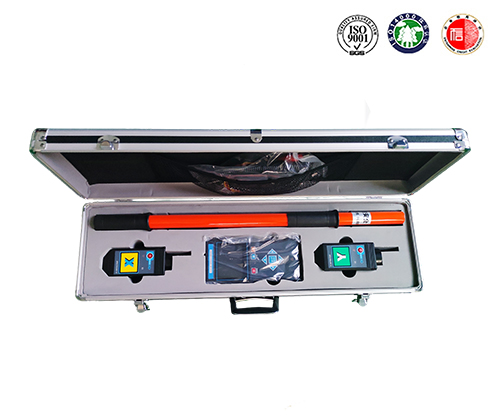

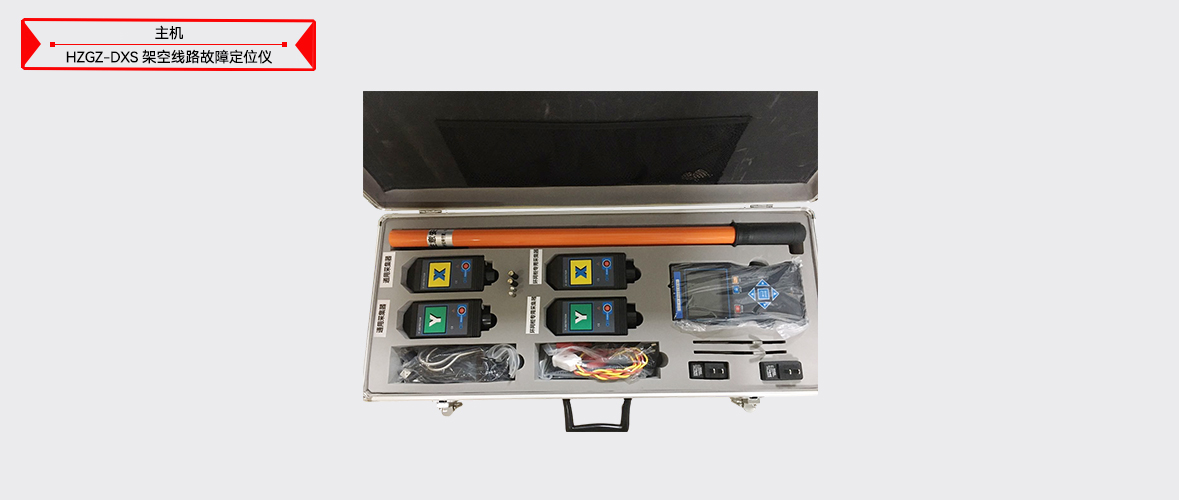

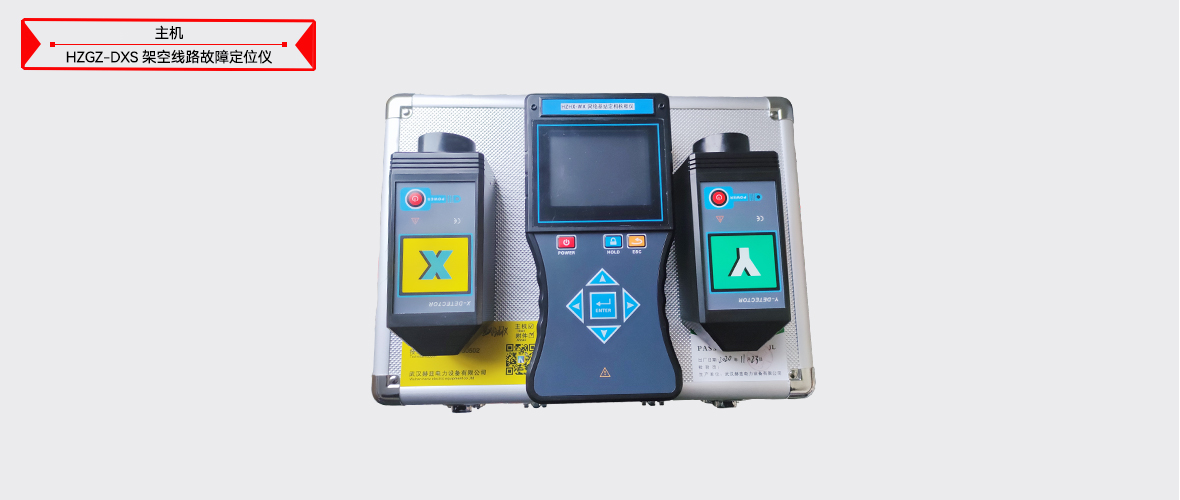

架空线路故障定位仪图片 ----Picture display
架空线路故障定位仪附件配件 --------Accessories
本产品HZGZ-DXS架空线路故障定位仪表详细清单请以说明书或代销合同为准
