二工位高压开关磨合测试系统简介 ----Product introduction

由于新装配的断路器加工精度和装配误差，触头、连杆等部件表面可能存在毛刺或微小形变，通过模拟实际工况下的数十次至数百次的分合闸机械操作，可使接触面形成稳定磨合状态，降低机械阻力，消除部件间的装配应力与配合缺陷，避免运行中出现卡涩现象，确保设备运行可靠性和稳定性‌。

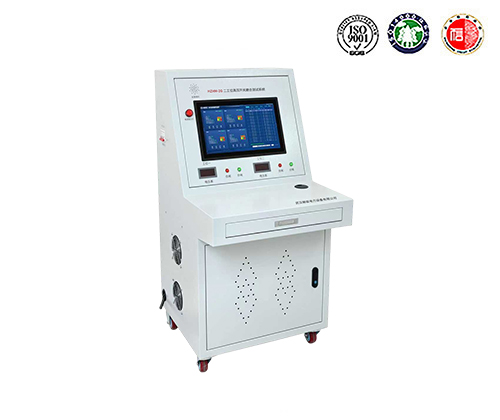

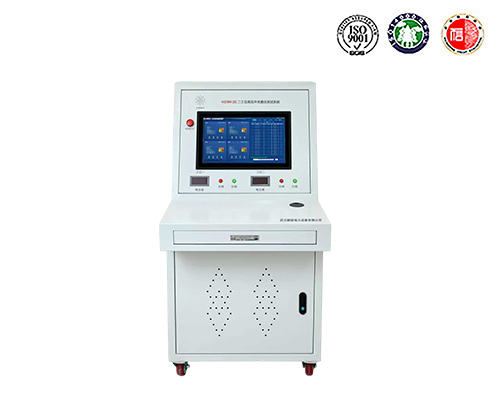

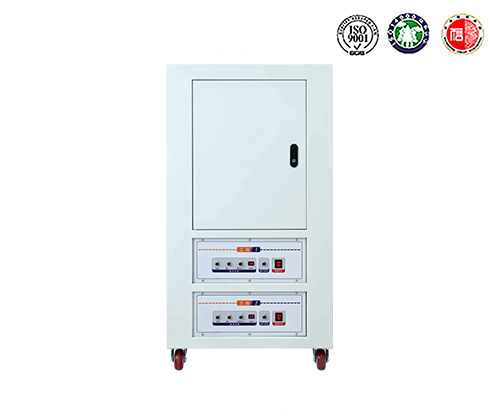

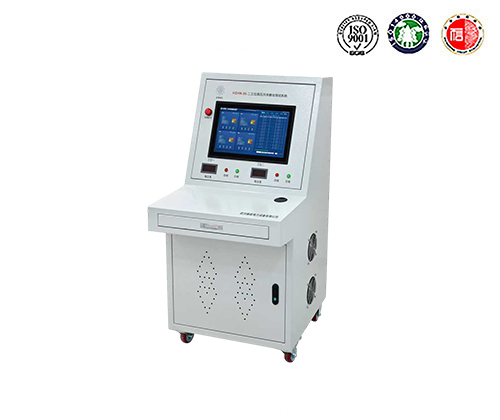

HZHM-2G二工位高压开关磨合试验系统针对断路器（高压开关）、接触器（只有合闸线圈）的磨合测试而设计。该系统采用成熟的工业电脑，windows10专业版软件，500G硬盘，数据海量存储，15寸触摸屏，配备鼠标和键盘操作，界面人性化设计，参数设定直观，操作简便。模块化集成设计，同时可以磨合8台。采用了新研发的开关电源，重量轻，进口大功率IGBT控制，高低电压转换响应快，电压输出精准，工作效率得到极大提高。克服了以往使用时间继电器进行磨合，控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了高压开关的完好性，克服了使用工频调压器笨重，不同电压输出时调压慢，电压误差大，在低电压时功率不足无法合分的问题。可接入MES和ERP系统（选配）。

二工位高压开关磨合测试系统参数 ----Technical parameter

1）电源输入：AC220V±15％，50Hz±10Hz，单台功率：3.5kw；
2）分闸电源：AC/DC6～270V/10A (AC为选配) ，精度1% ；
3）合闸电源：AC/DC6～270V/10A (AC为选配)，精度1% ；
4）储能电源：AC/DC6～270V/10A (AC为选配)，精度1% ；
5）断口时间测量：1～1000ms，精度0.1%；
6）工位数：2个（选配，最多可选8工位）；
7）磨合次数：1～30000次（可根据要求定制更多次数的磨合）。
8）机柜尺寸：600×650×1170 mm
9）净重：60.5kg

二工位高压开关磨合测试系统功能 ----Product features

1、操作功能：可以按预设的参数进行单分、单合、合分、分合、分合分等磨合试验。按断路器类型可分普通（有合、分闸控制线圈）、接触器（单控制线圈）两个模式。　
2、分、合间隔时间整定范围：1-200s，精准控制，避免分、合闸过于频繁使线圈过热造成损坏。
3、分、合闸电压输出时间整定范围：20ms-200s，精准控制，避免分合闸线圈带电时间过长而损坏线圈现象。
4、储能电压输出时间整定范围：2-200s，精准控制，避免储能电机线圈带电时间过长而损坏线圈现象。
5、可实时显示、存储单合、单分时间、金短时间、无电流时间等数据。
6、每个工位控制电源完全独立，共有2个独立的电源。
（1）合、分、储能电压输出时长可进行精准控制。
（2）、可进行高低电压磨合，合闸、分闸、储能三种不同的电压，例如：合闸电压187V（85%），分闸电压143V（65%），储能电压220V（100%），高低电压响应快，精度高。
（3）、一次设置，可自动进行额定电压、低电压、高电压、合分、分合、分合分多阶段任务进行磨合。
7、实时显示合闸、分闸、储能电压。
8、容错次数根据情况进行设置：
（1）、带断口监测磨合：如果带断口磨合，可实时监测断口状态，合闸和分闸时间实时显示、存储、分析。如果发生拒合、拒分现象，容错次数达到，设备发出拒合或拒分语音报警，并停止动作。
（2）、不带断口磨合：只接合、分闸线圈和储能线圈，达到磨合次数自动停止，发生拒合、拒分现象不能停止，适用于磨合次数较少的，这种情况要设置多次容错次数，最多可达10000次。
9、断路器发生短路现象时，电源自动保护，停止输出，需关机重启恢复。如果电流过大，每台电源都有20A的保险进行保护，关闭单台电源进行更换，不影响其他磨合台工作。
10、具有记忆功能，当开关磨合次数未达到设定次数，因意外断电等故障中断时，下次试验可以选择上次断电位置继续试验，也可以选择重新试验(复位清零)。
