时间同步测试仪简介 ----Product introduction
HZSJ-550时间同步系统测试仪采用平板式的操作方式，同时兼容 GPS/BD 信号接入，具有功能强大、精度高、体积小、重量轻、续航时间长等特点，可精确测量脉冲信号、IRIG-B 交流和直流时间码、串口时间 报文、SNTP网络时间报文和 IEEE1588 精密网络时间同步报文等时间同步信号，可自动识别被测信号类型， 支持时间信号的准确度、标准差、幅值、脉冲宽度等的测量，适用于需要进行时间校准、时间测量、时间 测试的供电局、输变电公司、检修公司、电科院等研究机构及企事业单位。
时间同步测试仪参数 ----Technical parameter
| 时间基准信号输入 | GPS/BD | |||
| 可测试信号种类 |
1 PPS 脉冲信号(TTL / RS485 / RS422 / RS232 / 空接点 / 光纤) | |||
| IRIG-B(DC)时间码(TTL / RS485 / RS422 / RS232 / 光纤) | ||||
| IRIG-B(AC)时间码 | ||||
| 串口时间报文(RS485 / RS422 / RS232 / 光纤) | ||||
| PTP / NTP / SNTP 网络时间报文 | ||||
| SV/GOOSE 报文 | ||||
| 空接点 | ||||
| 测量内容 | 电平高低幅值、上升沿时间、脉冲信号宽度、秒准时沿的时间准确度、时间准确度标准差、SOE等 | |||
| 解析内容 | IRIG-B 时间码、串口时间报文、PTP / NTP / SNTP 网络时间报文、SV/GOOSE 报文 | |||
| 输出信号种类 |
1 PPS 脉冲信号(TTL / RS485 / RS422 / RS232 / 空接点 / 光纤) | |||
| IRIG-B(DC)时间码(TTL / RS485 / RS422 / RS232 / 光纤) | ||||
| 串口时间报文(RS485 / RS422 / RS232 / 光纤) | ||||
| PTP / NTP / SNTP 网络时间报文 | ||||
| 装置自守时稳定度 | 优于 50 ns/h | |||
| 装置测量分辨率 | 4ns | |||
| 装置测量电压范围 | ≤±250V | |||
| 装置自守时频率稳定度 | 3 ×E-11/月 | |||
| 测量内容的精度 |
测量内容 | 测量精度 | ||
| 脉冲信号 | 优于 50ns | |||
| IRIG-B(DC) | 优于 50ns | |||
| IRIG-B(AC) | 优于 500ns | |||
| 串口报文 | 优于 150ns | |||
| PTP 网络时间报文 | 优于 100ns | |||
| NTP/SNTP 网络时间报文 | 优于 10us | |||
| 接口及功能 |
接口名称(类型) | 数量 | 接口功能描述 | |
| 外接天线接口 (BNC) | 1 个 | 用于连接外部天线,支持 GPS/BD | ||
| 光信号输入/输出口 (ST) | 3 个 | 1 个输出口，2 个输入口 | ||
| 电平信号输入/输出接口(航空插座) |
8 个 |
1 个 TTL 接口，支持 TTL 电平信号输入及输出 | ||
| 1 个 RS232 接口，支持 RS232 电平信号输入及输出 | ||||
| 1 个 RS485 接口，支持 RS485 电平信号输入及输出 | ||||
| 1 个自适应接口，支持电平信号接入并自动识别 | ||||
| 2 对硬接点开入开出接口，支持 2 对硬接点开入开出 | ||||
| 报文接收/输出接口(SFP) | 2 个 | 支持 100/1000M 的 PTP / NTP / SNTP 报文测量及输出，支持 SV/GOOSE 报文测量 | ||
| RJ45 接口 | 1 个 | 用于设备调试 | ||
| USB 接口 | 1 个 | 用于测试数据或截图导出 | ||
| 充电接口 | 1 个 | DC 5V | ||
| 平均无故障时间 | 不小于 50000h | |||
| 功率消耗 | ≤ 7W | |||
| 工作环境 | 工作温度：-10℃~ +50℃ ;湿度：5% ～ 95%， 无凝露 | |||
| 电源 | 外接电源：AC / DC 220V / 110V；内置电池：可持续供电 6 小时以上 | |||
| 液晶显示屏/OLED | 触摸屏，7 寸，分辨率：1024×600 | |||
| 重量 | <2.5 kg | |||
| 尺寸 | 239×41×170(mm) | |||
时间同步测试仪功能 ----Product features
1) 信号智能识别
接入信号线后装置自动识别被测信号的类型并给出测试结果
2) GPS/BD 双模
采用 GPS/北斗双模对时
3) 连续监测
支持多种时间信号类型的连续记录及分析，并可手动设定监测时长
4) 时间信号测量
支持时间信号的准确度、标准差、上升沿时间、幅值、脉冲宽度等的测量
5) 高精度基准
内置高稳定度的振荡器实现高精度自守时，能够提供高精度的时间基准源信号
6) 数字报文解析
支持接收 SV 和 GOOSE 报文并可对报文进行解析支持接收 FT3 及扩展报文并可对报文进行解析
7) 异常信号输出
支持输出异常的时间同步信号，可测量被授时设备的响应特性及稳定性
8) 网络对时测量
支持 100/1000M 网络时间报文 PTP、NTP、SNTP 同步准确度的测量
9) 报告生成以及导出
提供 USB 接口，可将截图、原始测试数据以及测试结果报告一键导出
10) 高速采样
内置高速 AD 采样，测量分辨率可达到 4ns
11) 智能标注
对测量不合格指标突出显示，测量结果直观明了
12) 多路对比测量
支持同时接入多路时间同步信号，可比对测量结果
13) 输出接口多样化
采用模块化的设计理念，用户可根据需要选择使用不同的模块
14) SOE 测量
具有 SOE 测量功能及额定延时测量功能，可对合并单元及智能终端进行测试。
15) 示波功能
具有示波功能，被测信号波形实时显示。
16) 超长续航
内置大容量锂电池，续航时间不少于 6 小时
17) 大屏幕显示
采用 7 寸真彩液晶触摸显示屏，界面显示直观清晰，操作方便
接入信号线后装置自动识别被测信号的类型并给出测试结果
2) GPS/BD 双模
采用 GPS/北斗双模对时
3) 连续监测
支持多种时间信号类型的连续记录及分析，并可手动设定监测时长
4) 时间信号测量
支持时间信号的准确度、标准差、上升沿时间、幅值、脉冲宽度等的测量
5) 高精度基准
内置高稳定度的振荡器实现高精度自守时，能够提供高精度的时间基准源信号
6) 数字报文解析
支持接收 SV 和 GOOSE 报文并可对报文进行解析支持接收 FT3 及扩展报文并可对报文进行解析
7) 异常信号输出
支持输出异常的时间同步信号，可测量被授时设备的响应特性及稳定性
8) 网络对时测量
支持 100/1000M 网络时间报文 PTP、NTP、SNTP 同步准确度的测量
9) 报告生成以及导出
提供 USB 接口，可将截图、原始测试数据以及测试结果报告一键导出
10) 高速采样
内置高速 AD 采样，测量分辨率可达到 4ns
11) 智能标注
对测量不合格指标突出显示，测量结果直观明了
12) 多路对比测量
支持同时接入多路时间同步信号，可比对测量结果
13) 输出接口多样化
采用模块化的设计理念，用户可根据需要选择使用不同的模块
14) SOE 测量
具有 SOE 测量功能及额定延时测量功能，可对合并单元及智能终端进行测试。
15) 示波功能
具有示波功能，被测信号波形实时显示。
16) 超长续航
内置大容量锂电池，续航时间不少于 6 小时
17) 大屏幕显示
采用 7 寸真彩液晶触摸显示屏，界面显示直观清晰，操作方便

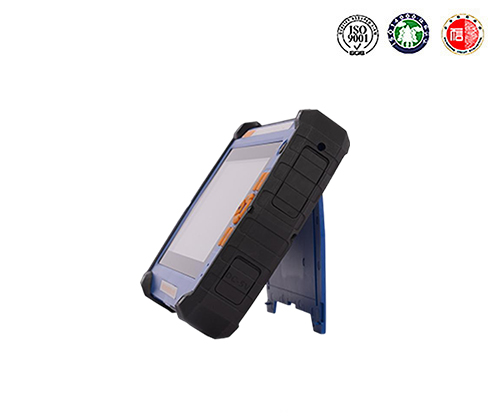

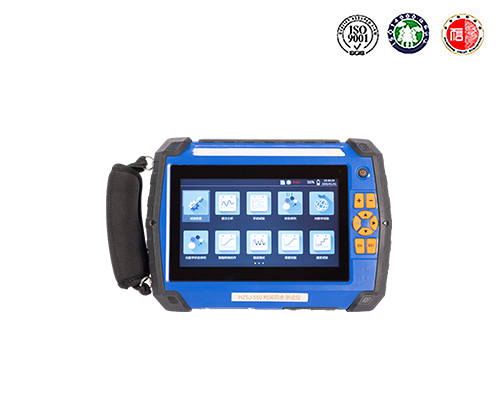

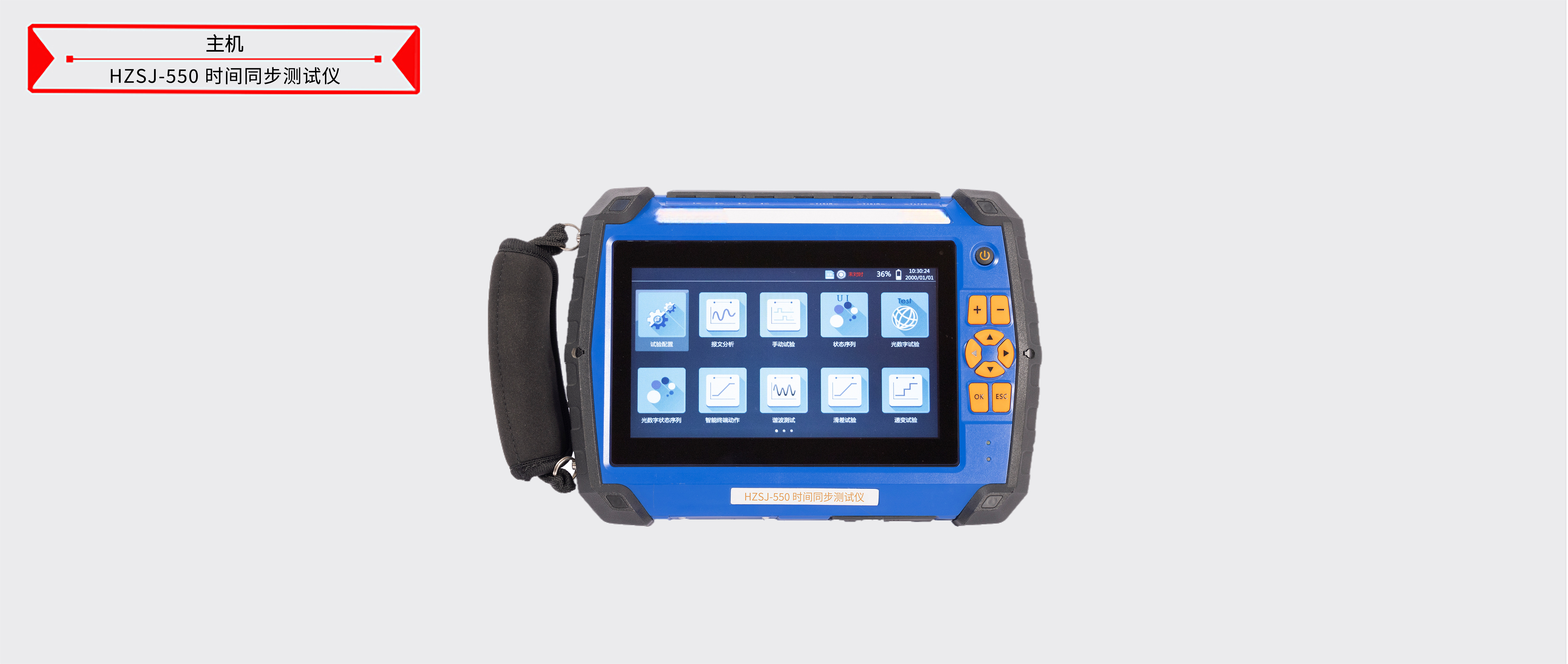

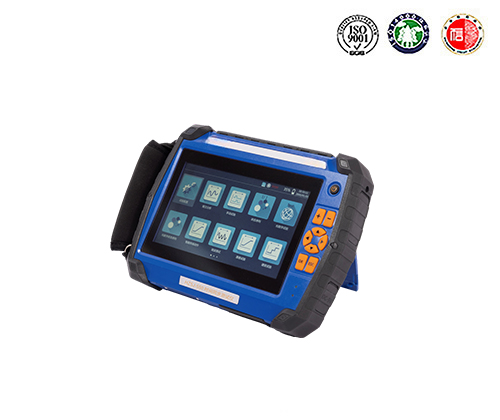

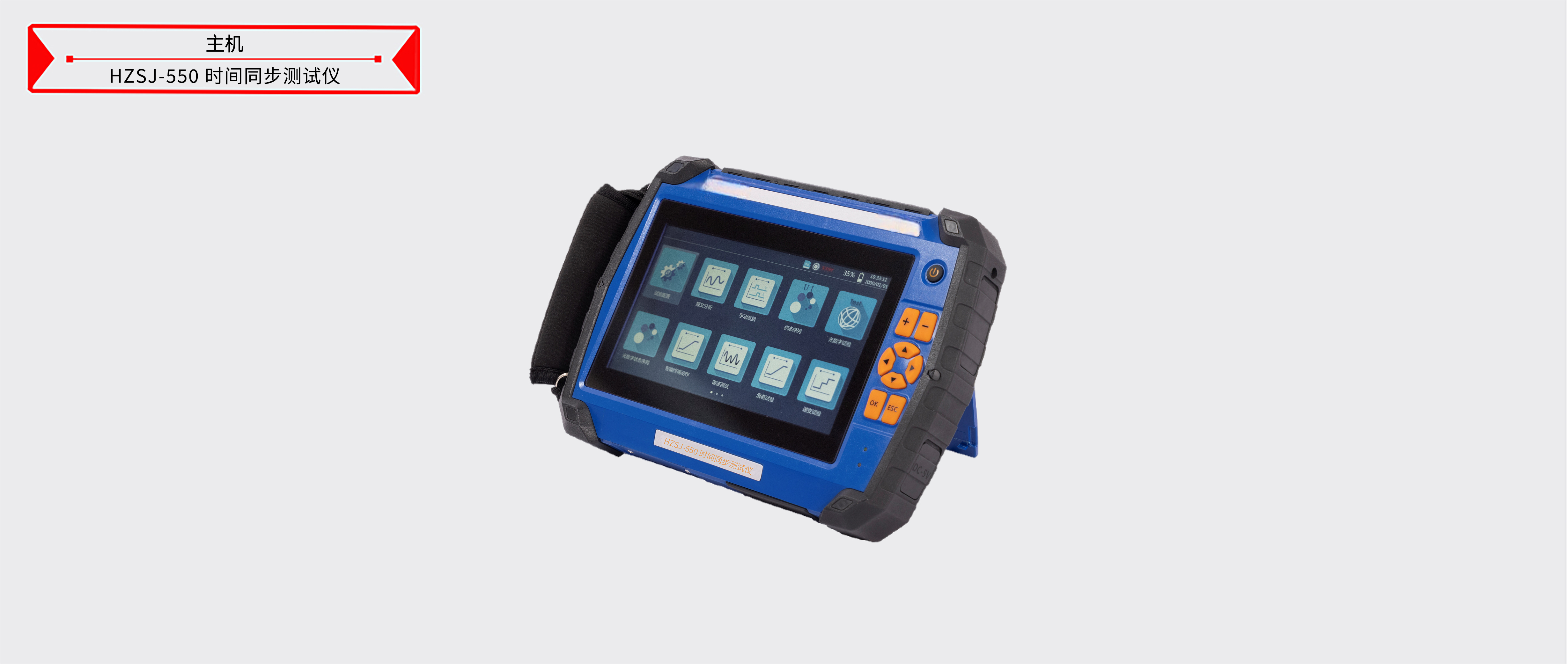

时间同步测试仪图片 ----Picture display
时间同步测试仪附件配件 --------Accessories
本产品HZSJ-550时间同步测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片时间同步测试仪附件...
