接地电阻测试仪简介 ----Product introduction
接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压而精心设计制造的，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压测量。
接地电阻测试仪参数 ----Technical parameter
1．基准条件和工作条件
| 影响量 | 基准条件 | 工作条件 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
| 环境湿度 | 40%～60% | ＜80% | ---- |
| 仪表工作电压 | 9V±0.1V | 9V±1.5V | ---- |
| 辅助接地电阻值 | ＜100Ω | ＜30kΩ | rC、rP |
| 干扰电压 | 无 | ＜20V | ---- |
| 干扰电流 | 无 | ＜2A | ---- |
| 测R时电极间距 | a＞5d | a＞5d | ---- |
| 测ρ时电极间距 | a＞20h | a＞20h | ---- |
2．一般规格
| 功 能 | 二三四线测量接地电阻、土壤电阻率；接地电压测量 |
| 电 源 | DC 9V，2号碱性干电池（LR14 1.5V×6） |
| 量 程 | 接地电阻：0.00Ω～30.00kΩ |
| 土壤电阻率：0.00Ωm～9000kΩm | |
| 接地电压：0V～600V | |
| 测量方式 | 精密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max 土壤电阻率：四极法(温纳法) 对地电压：平均值整流(P(S)-ES接口间） |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 测试电流 | ＞20mA（正弦波） |
| 开路测试电压 | AC 40V max |
| 测试电压波形 | 正弦波 |
| 电极间距范围 | 可设定1m～100m |
| 换 档 | 接地电阻：0.00Ω～30.00kΩ全自动换档 |
| 土壤电阻率：0.00Ωm～9000kΩm全自动换档 | |
| 背 光 | 可控白屏背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，白屏背光 |
| 测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
| LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
| 仪表尺寸 | 212mm×175mm×85mm |
| 标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：φ9mm×230mm |
| 测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约15秒/次 | |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 600V以下测量 |
| 通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB通讯线1条，长1.5m |
| 数据存储 | 300组，显示“FULL”符号表示存储已满 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
| 电池电压 | 当电池电压降到约7.5V时，电池电压低符号“ ”显示，提醒更换电池 |
| 工作电流 | 待机: 约20mA(背光关闭) |
| 开机开背光：约45mA(背光关闭25mA) | |
| 测量：约100mA(背光关闭) | |
| 质 量 | 仪表：约1330g |
| 总质量：约4.5kg(含包装) | |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -20℃～60℃；70%RH以下 |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。 |
接地电阻测试仪功能 ----Product features
接地电阻·土壤电阻率测试仪由主机、数据上传软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过数据上传软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
接地电阻·土壤电阻率测试仪别名：精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。
接地电阻·土壤电阻率测试仪别名：精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。

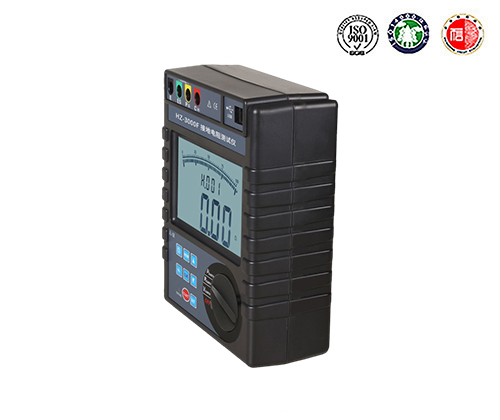

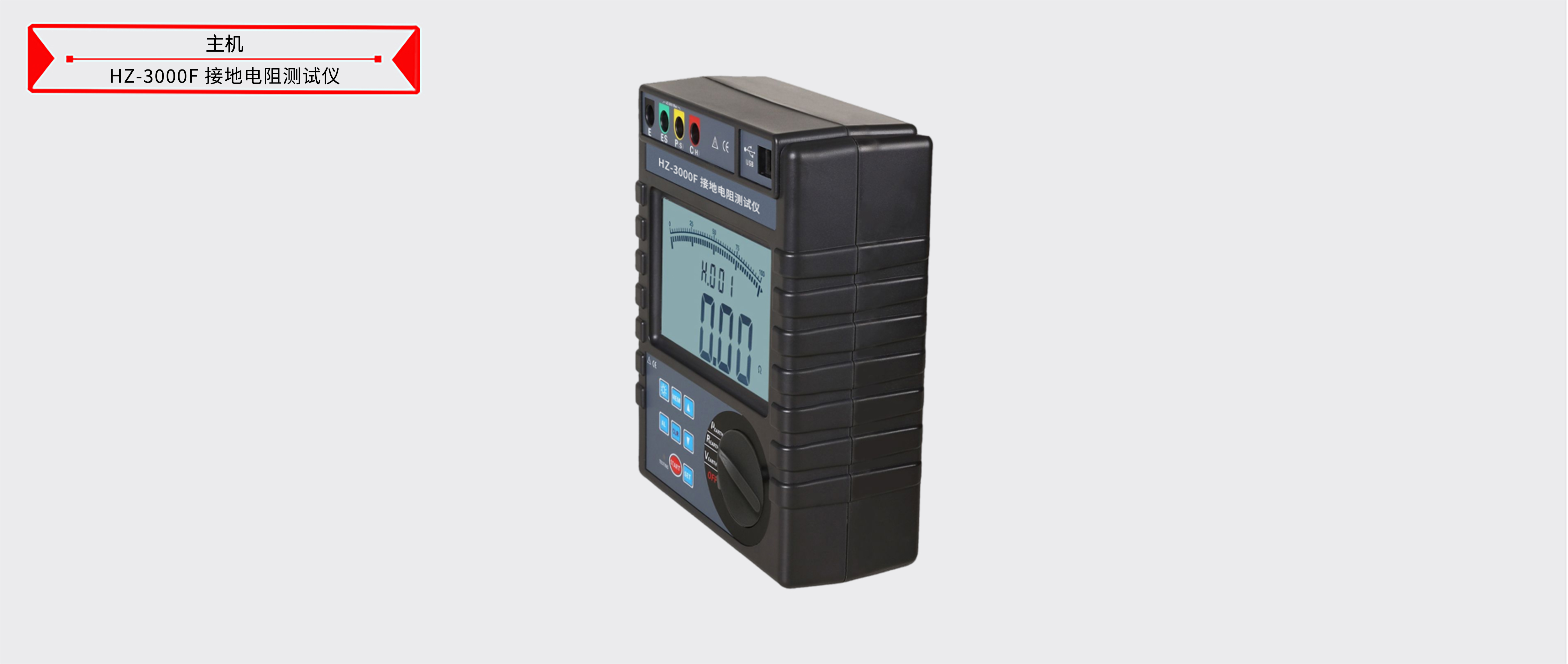

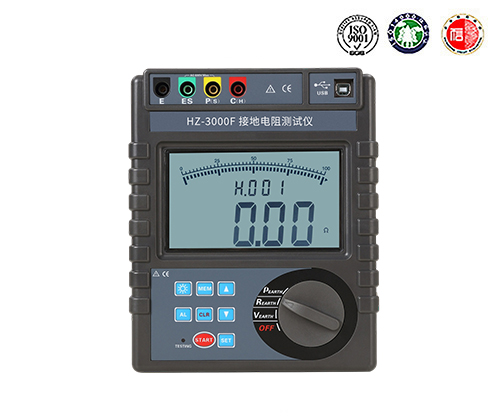

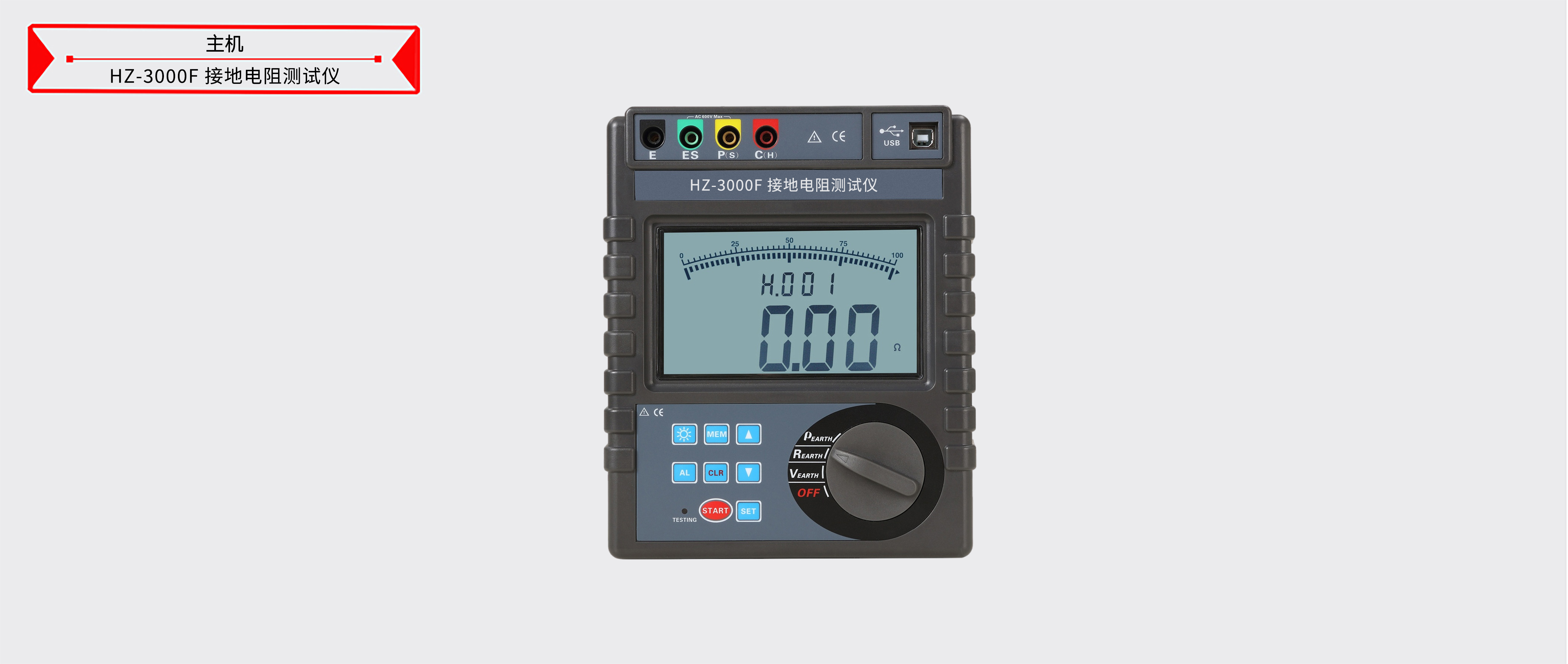

接地电阻测试仪图片 ----Picture display

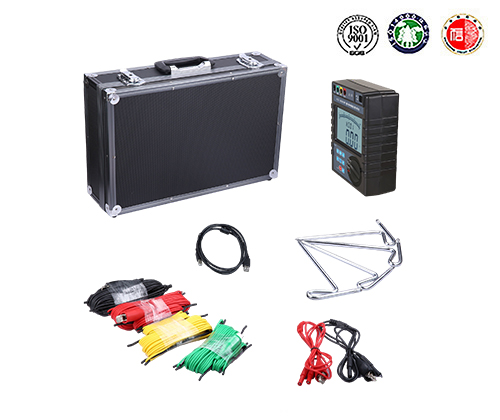

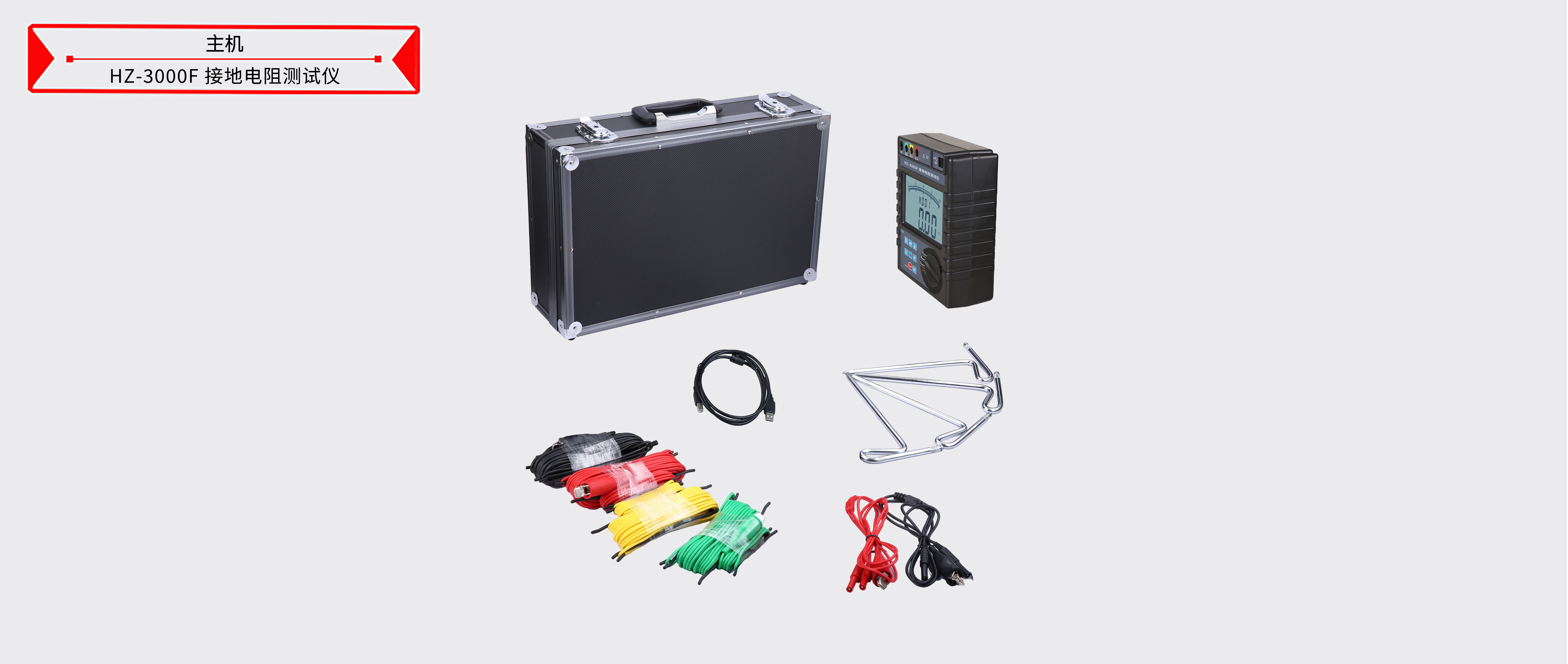

接地电阻测试仪附件配件 --------Accessories
本产品HZ-3000F接地电阻测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片接地电阻测试仪附件...
